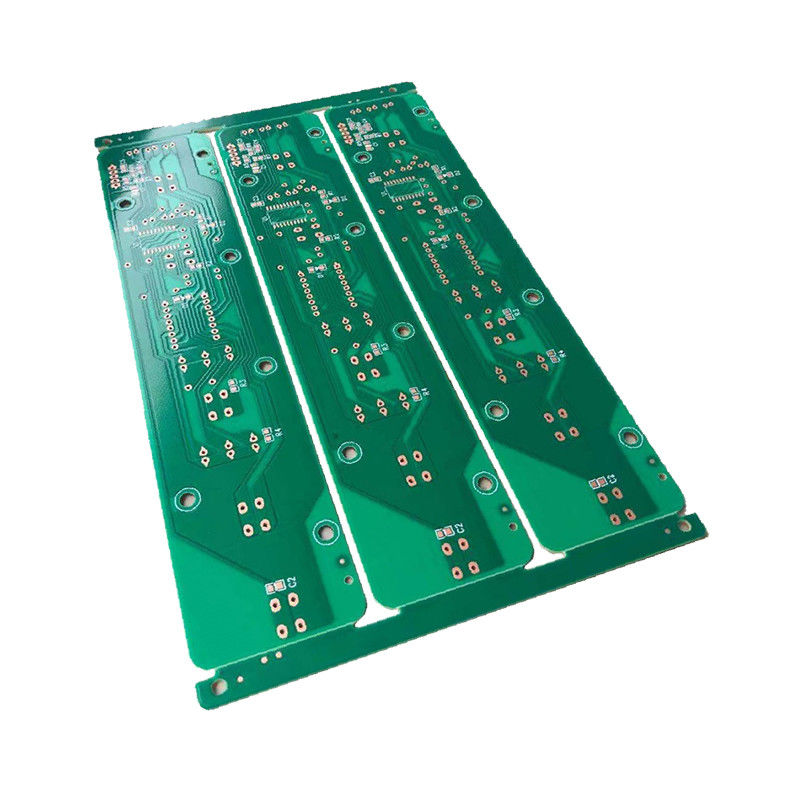

Tabla de PCB de control de la capa de impedancia con espacio libre de silkscreen de 0,15 mm

Descripción del producto:

Nuestra placa de circuito impreso de alta capa está hecha con materiales de la más alta calidad y la última tecnología para garantizar un rendimiento superior y durabilidad.,Usted puede estar seguro de que nuestro PCB de alta capa puede acomodar incluso los diseños más complejos.

Nuestro PCB de alta capa viene con un espacio mínimo de máscara de soldadura de 0,1 mm, asegurando que su diseño sea preciso y preciso.puede estar seguro de que nuestro PCB de alta capa puede manejar aplicaciones de alta corriente y potencia con facilidad.

También ofrecemos un espacio mínimo de silkscreen de 0.15mm, asegurando que su diseño esté claramente etiquetado y fácil de leer.,ENIG, OSP, Immersion Silver y Immersion Tin, dándole la flexibilidad de elegir el acabado de superficie que mejor se adapte a las necesidades de su proyecto.

Nuestro PCB de alta capa es ideal para una amplia gama de aplicaciones, incluyendo aeroespacial, telecomunicaciones, dispositivos médicos, y más.puede esperar un rendimiento confiable y eficiente que puede manejar incluso los diseños más exigentes.

Características:

• Nombre del producto: PCB de alta capa
• espesor del tablero: de 0,2 mm a 6,0 mm
• El espacio libre de la pantalla de seda es de 0,15 mm.
• espesor de cobre: 1/3 oz a 2 oz
• Ancho de línea/espaciado: 3 mil/3 mil
• Color de serigrafía: blanco, negro, amarillo
• Junta de interconexión de alta densidad
• PCB de múltiples niveles de alta capa
• PCB multicapa de alta capa

Parámetros técnicos:

Aplicaciones:

Una de las características clave de este producto es su control de impedancia, que garantiza que las señales eléctricas se transmitan a una velocidad constante,independientemente de la longitud de la pista o el número de conexionesEsto lo hace ideal para aplicaciones donde se requieren señales de alta velocidad y alta frecuencia, como en telecomunicaciones, aeroespacial y equipos médicos.

La placa de PCB de alta capa está diseñada para proporcionar un alto rendimiento y fiabilidad en un factor de forma compacto.que permite la colocación precisa de los componentes y reduce el riesgo de cortocircuitosEl producto también tiene un espacio mínimo de silkscreen de 0,15 mm, lo que garantiza que el texto y los símbolos en el tablero sean legibles y fáciles de leer.

La placa de cableado impresa de alta capa está disponible en una variedad de colores de máscara de soldadura, incluidos verde, azul, negro, rojo, amarillo y blanco.Esto permite la personalización de la placa para que coincida con los requisitos específicos de la aplicación.

Algunas de las aplicaciones comunes para la placa de PCB de alta capa incluyen fuentes de alimentación, procesamiento de señales, sistemas de control y almacenamiento de datos.,Las empresas de telecomunicaciones y las empresas de telecomunicaciones se han comprometido a mejorar la calidad de la información y a mejorar la calidad de la información.

En general, la placa de PCB de alta capa es un producto versátil y confiable que se puede utilizar en una amplia gama de aplicaciones.y fabricación de precisión lo convierten en una opción ideal para aplicaciones que requieren alto rendimiento y fiabilidad en un factor de forma compacto.

Personalización:

Nuestros servicios de personalización de productos para PCB de alta capa incluyen:

• Diseño de PCB de interconexión de alta densidad
• Personalización de placas multicapa de alta capa
• Creación de PCB de múltiples capas
• El espacio libre de la pantalla de seda es de 0,15 mm.
• El espacio libre de la máscara de soldadura: 0,1 mm.
• Ancho de línea/espaciado: 3 mil/3 mil
• Número de capas: Capas altas
• espesor del tablero: de 0,2 mm a 6,0 mm

Apoyo y servicios:

El soporte técnico y los servicios de los productos de PCB de alta capa incluyen:

• Consulta de expertos sobre selección y diseño de productos
• Asistencia en el diseño de PCB y colocación de componentes
• Asesoramiento sobre procesos de fabricación y ensamblaje
• Servicios de ensayo y control de calidad
• Apoyo a la reparación y mantenimiento
• Apoyo al cliente 24/7 para asistencia técnica

Embalaje y envío:

Embalaje del producto:

• El producto de PCB de alta capa se empaquetará en una caja de cartón resistente.
• La caja estará sellada con cinta adhesiva para evitar daños durante el transporte.
• El producto estará envuelto en una envoltura de burbujas para proporcionar una protección adicional contra cualquier golpeo o golpe durante el envío.
• En el interior de la caja se incluirá un recibo de embalaje con los datos del pedido del cliente.

Envío:

• El producto de PCB de alta capa será enviado a través de un servicio de mensajería de buena reputación.
• El cliente recibirá un número de seguimiento para rastrear el estado de entrega de su pedido.
• Los gastos de envío se calcularán en función de la ubicación del cliente y del peso del producto.
• Los plazos de entrega pueden variar en función de la ubicación del cliente y del servicio de mensajería utilizado.

Preguntas frecuentes:

Un PCB de alta capa, o PCB de alta densidad de interconexión (HDI), es una placa de circuito impreso con un alto número de capas y una alta densidad de componentes.Estas placas están diseñadas para soportar circuitos electrónicos complejos y se utilizan comúnmente en aplicaciones donde el espacio es limitado.

Los PCB de alta capa ofrecen varias ventajas sobre los PCB tradicionales, entre ellas:

• Mayor densidad de componentes, lo que permite más funcionalidad en una huella más pequeña
• Mejora de la integridad de la señal y reducción del ruido
• Mejora de la fiabilidad debido a las rutas de señal más cortas y menos interconexiones
• Mayor flexibilidad de diseño, lo que permite circuitos más complejos

El diseño de un PCB de alta capa requiere una cuidadosa consideración de varios factores, incluidos:

• Número de capas y configuración de la pila
• Colocación y encaminamiento de componentes
• Integridad de la señal y distribución de energía
• Gestión térmica
• Restricciones y capacidades de fabricación

Los PCB de alta capa se utilizan en una variedad de industrias, incluidas:

• Las telecomunicaciones
• Automóvil
• El médico
• Aeronautica y aeroespacial
• Productos electrónicos de consumo

El proceso de fabricación de PCB de alta capa suele incluir varios pasos, incluidos:

• Diseño y diseño
• Perforación y revestimiento de vías
• Laminado y unión de capas
• Las demás máquinas y aparatos para la fabricación de discos
• Ensamblaje y ensayo
