Parámetros técnicos | Opciones |
---|---|
Tiempo de entrega | Entre 3 y 5 días |
Finalización de la superficie | HASL, ENIG, OSP, plata de inmersión, estaño de inmersión |
El material | Fr-4 |
Min. Acceso de la máscara de soldadura | 0.1 mm |
Color de serigrafía | Blanco, negro y amarillo |
Control de la impedancia | - ¿ Qué? |
Tamaño mínimo del agujero | 0.2 mm |
Número de capas | Capa superior |
espesor de cobre | 1/3 Oz a 2 Oz |
Color de la máscara de soldadura | Verde, azul, negro, rojo, amarillo, blanco |
Palabras clave | Placa de PCB de alta capa, placa de PCB de múltiples niveles de alta capa, placa de cableado impresa de alta capa |

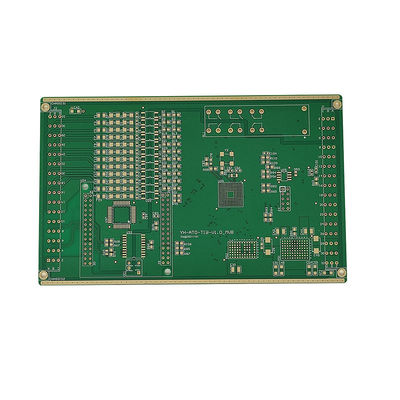

PCB de alta capa, también conocido como PCB de alta capa multicapa, placa de PCB de alta capa, placa de circuito impreso de alta capa o placa de circuito impreso de alta capa,es un tipo de placa de circuito impreso (PCB) con un alto número de capasEs ampliamente utilizado en varias aplicaciones electrónicas debido a su diseño y funcionalidad superiores.
La capa de pantalla de seda se utiliza para imprimir designadores de componentes, logotipos, símbolos,y otra información importante en el tableroLa elección del color depende de las preferencias del cliente y de la aplicación del PCB.
El número de capas de PCB de alta capa generalmente oscila entre 8 y 40, o incluso más.Este alto número de capas permite diseños de circuitos más complejos y permite la integración de múltiples funciones en una sola placaEsto hace que el PCB de alta capa sea una opción ideal para dispositivos electrónicos de alto rendimiento y densamente poblados.
El espesor de la placa de PCB de alta capa oscila entre 0,2 mm y 6,0 mm, dependiendo del número de capas y los requisitos de aplicación.y se elige cuidadosamente en función de las necesidades específicas del dispositivo electrónico.
El PCB de alta capa cumple con la directiva de restricción de sustancias peligrosas (ROHS), que restringe el uso de ciertos materiales peligrosos en productos electrónicos.Esto hace que el PCB de alta capa sea una opción segura y respetuosa con el medio ambiente para varias aplicaciones electrónicas.
El espacio mínimo de pantalla de seda de PCB de alta capa es de 0,15 mm, lo que garantiza la impresión clara y precisa de toda la información necesaria en el tablero.Esto permite una fácil identificación y montaje de los componentes, lo que resulta en un proceso de producción más eficiente.
El PCB de alta capa tiene una amplia gama de aplicaciones en la industria electrónica.
Con su alto número de capas, diseño superior y cumplimiento de los estándares de la industria, el PCB de alta capa es una solución confiable y eficiente para varias aplicaciones electrónicas.Proporciona una plataforma estable para integrar circuitos complejos, lo que conduce a dispositivos electrónicos más rápidos y fiables.
Nuestro PCB de alta capa ofrece una alta densidad de interconexión y funcionalidad avanzada para sus proyectos electrónicos.Usted puede tener su PCB de alta capa adaptado a sus necesidades específicas.
Entendemos la importancia de la entrega rápida para sus proyectos. Es por eso que nuestro servicio de personalización de PCB de alta capa tiene un tiempo de entrega de solo 3-5 días.Esto asegura que pueda recibir sus PCB personalizados de manera oportuna.
Nuestro PCB de alta capa cumple con las regulaciones RoHS, lo que garantiza que sea respetuoso con el medio ambiente y seguro para su uso en sus proyectos.
Ofrecemos una variedad de opciones de color de pantalla de seda para su PCB de alta capa, incluyendo blanco, negro y amarillo. Esto le permite elegir el color que mejor se adapte a sus necesidades de diseño y marca.
Nuestro PCB de alta capa se puede personalizar con un grosor de cobre que va desde 1/3 oz hasta 2 oz. Esto garantiza que su PCB pueda manejar las demandas específicas de su proyecto.
Para satisfacer las diferentes necesidades de nuestros clientes, ofrecemos una gama de opciones de acabado de superficie para nuestros PCB de alta capa, incluyendo HASL, ENIG, OSP, plata de inmersión y estaño de inmersión.Esto le permite elegir el acabado de la superficie que mejor se adapte a los requisitos de su proyecto.
Con nuestro servicio de personalización de PCB de alta capa, puede estar seguro de que recibirá un PCB de alta calidad y adaptado para su proyecto.
Nuestro producto de PCB de alta capa está cuidadosamente empaquetado y enviado para garantizar una entrega segura a nuestros clientes.
Cada PCB de alta capa se envuelve individualmente en un embalaje antiestático para protegerse contra la descarga electrostática durante el transporte.con material de acolchado y amortiguación adicionales, para evitar daños durante el transporte.
Para pedidos más grandes, utilizamos palets para empacar los PCB de forma segura. Cada palet está envuelto en un embalaje retráctil y etiquetado con la información del producto y el envío para facilitar su identificación y manejo.
Ofrecemos varias opciones de envío para satisfacer las necesidades y preferencias de nuestros clientes.con la información de seguimiento proporcionada para todos los pedidos.
También ofrecemos envío acelerado para pedidos urgentes, con cargos adicionales aplicados. Nuestro equipo trabaja en estrecha colaboración con socios de envío de confianza para garantizar la entrega oportuna y confiable de nuestros productos.
Para los pedidos internacionales, los clientes son responsables de las tarifas de aduanas y derechos aplicables.y nuestro equipo está disponible para ayudar con cualquier consulta o problema que pueda surgir.
Gracias por elegir nuestro producto de PCB de alta capa. Nos comprometemos a proporcionar los mejores servicios de embalaje y envío para garantizar su satisfacción.Por favor no dude en contactarnos.
