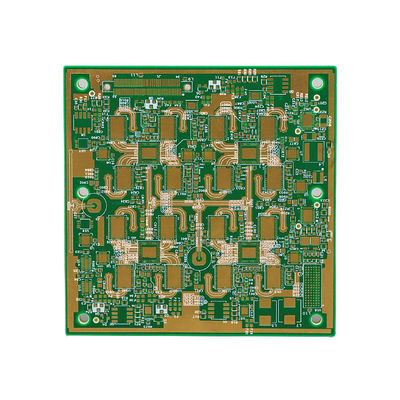

Rogers PCB de alta capa Cualquier capa Hdi Pcb Min Tamaño de agujero 0.2mm

Descripción del producto:

Características:

• Nombre del producto: PCB de alta capa
• Finitura de superficie: HASL, ENIG, OSP, plata de inmersión, estaño de inmersión
• El espacio libre de la máscara de soldadura: 0,1 mm.
• Control de la impedancia: Sí
• espesor de cobre: 1/3 oz a 2 oz
• Tiempo de entrega: 3-5 días
• Placa de PCB de alta capa
• Tabla de múltiples capas de alta capa
• Tabla de cableado impresa de alta capa

Parámetros técnicos:

Aplicaciones:

El PCB de alta capa es una placa de circuito impreso de alta calidad que se utiliza ampliamente en varias aplicaciones electrónicas.lo que lo convierte en una opción popular entre los ingenieros y fabricantesCon un grosor de cobre que oscila entre 1/3 oz y 2 oz, un ancho de línea mínimo de 3 mil / 3 mil, y otras características impresionantes,PCB de alta capa es la opción para dispositivos electrónicos de alto rendimiento.

• PCB multicapa de alta capa:El PCB de alta capa es una placa de circuito impreso multicapa que consta de múltiples capas de trazas de cobre conductor separadas por capas aislantes.Esta estructura permite una mayor densidad de componentes y una mejor integridad de la señal.
• espesor de cobre:El PCB de alta capa está disponible en un rango de espesores de cobre, desde 1/3 oz hasta 2 oz.Esto permite la personalización de las propiedades eléctricas de la placa para satisfacer los requisitos específicos de la aplicación.
• Ancho de línea/espaciado mínimo:Con un ancho/espaciado de línea mínimo de 3 mil / 3 mil, el PCB de alta capa puede acomodar diseños intrincados y compactos, lo que lo hace adecuado para aplicaciones de alta densidad.
• Conforme a las normas de Rohs:El PCB de alta capa cumple con las regulaciones RoHS (Restricción de sustancias peligrosas), lo que garantiza que esté libre de materiales peligrosos y sea seguro para el medio ambiente.
• Tiempo de entrega:El PCB de alta capa tiene un tiempo de entrega corto de 3-5 días, lo que permite una producción y entrega más rápidas de placas de circuito de alta calidad.
• Tamaño mínimo del agujero:El PCB de alta capa puede acomodar un tamaño mínimo de agujero de 0,2 mm, lo que lo hace adecuado para diseños pequeños y complejos.

El PCB de alta capa encuentra su aplicación en varios dispositivos electrónicos e industrias, incluidos:

• Comunicaciones y redes: El PCB de alta capa se utiliza en routers, switches, módems y otros equipos de red para garantizar una comunicación de alta velocidad y confiable.
• Electrónica de consumo: PCB de alta capa se encuentra en teléfonos inteligentes, tabletas, computadoras portátiles y otros dispositivos electrónicos de consumo, proporcionándoles circuitos de alto rendimiento y compactos.
• Controles industriales: El PCB de alta capa se utiliza en equipos y maquinaria industriales, proporcionando un control preciso y eficiente de varios procesos.
• Dispositivos médicos: El PCB de alta capa se utiliza en dispositivos médicos, como máquinas de resonancia magnética, máquinas de rayos X y marcapasos, para garantizar su precisión y confiabilidad.
• Industria automotriz: PCB de alta capa se utiliza en varias aplicaciones automotrices, incluidas unidades de control del motor, paneles de mando y sistemas de infoentretenimiento,proporcionándoles un alto rendimiento y durabilidad.

Con sus características avanzadas y excelente rendimiento, el PCB de alta capa es la opción preferida para aplicaciones electrónicas de gama alta.Su alto número de capas y características personalizables lo hacen adecuado para una amplia gama de industrias y escenariosPida su PCB de alta capa hoy y experimente la mejor placa de circuito para sus dispositivos electrónicos.

Personalización:

Nuestro PCB de alta capa es una placa de interconexión de alta densidad hecha de material FR-4, proporcionando un rendimiento superior y confiabilidad para sus proyectos electrónicos.puede adaptar su placa de alta capa de múltiples capas para cumplir con sus especificaciones y requisitos exactos.

• Tabla de alta capa multicapa con diseño de interconexión de alta densidad
• Material: FR-4 para un rendimiento y una fiabilidad superiores
• Min. ancho de línea / espaciado: 3 mil / 3 mil para circuitos precisos y precisos
• Opciones de color silkscreen: Blanco, Negro, Amarillo para una identificación clara y fácil
• Disminución mínima de la pantalla de seda: 0,15 mm para una apariencia profesional y pulida
• Número de capas: Alta capa para diseños de circuitos avanzados y complejos

En High Layer PCB, entendemos que cada proyecto es único y requiere un enfoque personalizado.

• Número de capas personalizado: Ya sea que necesite un PCB de capas múltiples de alta capa o un número de capas más bajo, podemos personalizar el número de capas para adaptarse a los requisitos de su proyecto.
• Material personalizado: Además de FR-4, también ofrecemos otras opciones de materiales como poliimida y Rogers para satisfacer sus necesidades específicas de rendimiento y presupuesto.
• Color de serigrafía personalizado: Además de nuestros colores estándar de serigrafía blanco, negro y amarillo, también podemos proporcionar opciones de color personalizadas para que coincidan con sus necesidades de marca o diseño.
• Desnivel de pantalla de seda personalizado: Nuestro desnivel de pantalla de seda estándar es de 0.15 mm, pero podemos ajustar esto para cumplir con su desnivel deseado para un toque más personalizado.
• Ancho de línea y espaciamiento personalizados: Si requiere una mayor precisión para el diseño de su circuito, podemos acomodar un ancho de línea y espaciamiento más pequeños para satisfacer sus necesidades.

Con nuestro PCB de alta capa y nuestro servicio personalizado, puede estar seguro de que su proyecto tendrá un PCB de alta calidad y confiable que cumpla con sus requisitos exactos.Póngase en contacto con nosotros hoy para obtener más información sobre nuestra placa de alta capa multicapa y cómo podemos ayudar a dar vida a su proyecto.

Embalaje y envío:

En High Layer PCB, entendemos la importancia de empacar y enviar nuestros productos de forma segura y segura. Nuestro equipo se dedica a garantizar que su pedido llegue en perfecto estado y a tiempo.Aquí hay un desglose de nuestro proceso de embalaje y envío:

Nuestros PCBs primero están envueltos en bolsas antiestáticas para evitar cualquier daño por electricidad estática.Luego se colocan en una caja de cartón resistente con inserciones de espuma para proporcionar una protección adicional durante el envíoLa caja está sellada con cinta adhesiva de alta calidad para evitar que se abra durante el transporte.

Nuestro equipo trabajará con usted para diseñar y crear una solución de embalaje que satisfaga sus necesidades específicas.

Ofrecemos una variedad de opciones de envío para garantizar que su pedido llegue a su destino a tiempo.También ofrecemos opciones de envío acelerado para pedidos urgentes.

Todos los pedidos están cuidadosamente empaquetados y etiquetados con la información de envío necesaria para garantizar un proceso de entrega suave y eficiente.Nuestro equipo trabaja estrechamente con nuestros socios de envío para rastrear y monitorear el progreso de su pedido y proporcionar actualizaciones según sea necesario.

Los PCB de alta capa se envían a clientes de todo el mundo.Tenemos experiencia en el envío a una variedad de países y podemos proporcionar la documentación necesaria y el despacho de aduanas para un proceso de entrega sin problemas.

Para pedidos internacionales, ofrecemos opciones de transporte aéreo y marítimo, dependiendo del tamaño y peso del pedido.Nuestro equipo trabajará con usted para determinar el mejor método de envío para sus necesidades específicas.

Gracias por elegir High Layer PCB para sus necesidades de PCB. Estamos comprometidos a proporcionar productos de alta calidad y un excelente servicio al cliente, incluida la entrega segura y oportuna de sus pedidos.
