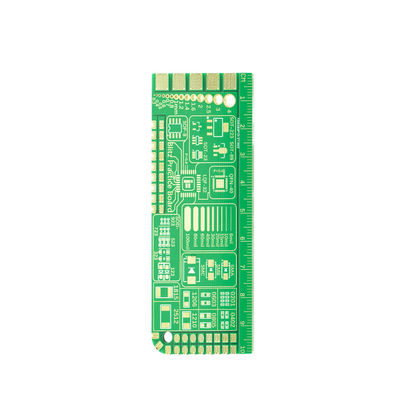

Placa de circuito impreso de múltiples capas de 0,2 mm-6.0 mm de cobre 1/3 Oz a 2 Oz

Descripción del producto:

Nuestro PCB de alta densidad de interconexión está diseñado para cumplir con los más altos estándares de la industria y es compatible con Rohs, lo que garantiza que sea seguro para su uso en cualquier aplicación.El PCB de alta capa está hecho con los mejores materiales y las últimas técnicas de fabricación, garantizando el mejor rendimiento y fiabilidad posibles.

El PCB de alta capa está diseñado con un espacio mínimo de silkscreen de 0,15 mm, lo que facilita la lectura e identificación de los diversos componentes en la placa.El ancho mínimo de línea y el espaciamiento de 3 mil / 3 mil asegura que el tablero puede acomodar incluso los diseños más complejos e intrincados sin pérdida de calidad o rendimiento.

Nuestro PCB de alta capa es la solución perfecta para su próximo proyecto, ya sea que esté diseñando un sistema electrónico complejo o un circuito simple.Usted puede tener su PCB en la mano y listo para usar en ningún momento.

Así que, ¿por qué esperar? Pedir su placa de alta capa de cableado impreso hoy y experimentar la diferencia que nuestra placa de circuito impreso de alta capa puede hacer en su próximo proyecto.

Características:

• Nombre del producto: placa de PCB de alta capa
• Color de serigrafía: blanco, negro, amarillo
• Ancho de línea/espaciado: 3 mil/3 mil
• espesor de cobre: 1/3 oz a 2 oz
• Número de capas: placa multicapa de alta capa
• Conforme a las normas de Rohs: Sí

Parámetros técnicos:

Aplicaciones:

El PCB de múltiples niveles de alta capa se utiliza comúnmente en computación de alta velocidad, aeroespacial, dispositivos médicos y aplicaciones militares.El tablero está diseñado con materiales y tecnología avanzada para garantizar una alta confiabilidadLa construcción de la placa es tal que puede acomodar múltiples capas de circuitos, lo que la hace adecuada para dispositivos electrónicos complejos.

El PCB de alta capa de múltiples capas está diseñado para cumplir con los requisitos de los dispositivos electrónicos de alto rendimiento.15 mm y un espacio libre mínimo de la máscara de soldadura de 0El tamaño mínimo del agujero es de 0,2 mm, y el ancho mínimo de la línea es de 3 milímetros.Estas especificaciones son fundamentales para garantizar que la placa pueda soportar los circuitos complejos de los dispositivos electrónicos modernos.

El PCB de alta capa multicapa se usa comúnmente en aplicaciones que requieren transferencia de datos de alta velocidad, como en servidores de datos, enrutadores y otros dispositivos de red.También se utiliza en dispositivos médicos que requieren una alta precisión y precisiónAdemás, el PCB de alta capa de múltiples capas se utiliza en aplicaciones militares, como radar y sistemas de comunicación.

El PCB de alta capa de múltiples capas está diseñado con materiales avanzados como FR-4, que proporciona excelentes propiedades de aislamiento para evitar interferencias eléctricas.La placa también está diseñada con un alto nivel de precisión y precisión para garantizar que el circuito esté optimizado para un alto rendimientoEl tablero también está diseñado para soportar altas temperaturas y otros factores ambientales, lo que lo hace adecuado para su uso en condiciones extremas.

En general, el PCB de alta capa es un componente crítico en los dispositivos electrónicos modernos que requieren alto rendimiento, precisión y confiabilidad.la demanda de este tipo de PCB seguirá creciendo, y seguirá siendo un componente esencial en el desarrollo de dispositivos electrónicos complejos.

Personalización:

• Color de serigrafía: blanco, negro, amarillo
• espesor del tablero: de 0,2 mm a 6,0 mm
• Material: FR-4
• espesor de cobre: 1/3 oz a 2 oz
• Color de la máscara de soldadura: verde, azul, negro, rojo, amarillo, blanco

Nuestros servicios satisfacen las necesidades de personalización de la Junta de Interconexión de Alta Densidad y los PCB de múltiples capas para proporcionarle productos de la mejor calidad.

Apoyo y servicios:

Nuestro soporte técnico y servicios de productos de PCB de alta capa incluyen:

• Revisión y optimización del diseño
• Desarrollo y ensayos de prototipos
• Consulta y orientación de la producción
• Control de calidad e inspección
• Servicios de reparación y mantenimiento
• Documentación técnica y formación

Tenemos un equipo de ingenieros y técnicos experimentados que se dedican a proporcionar soporte técnico y servicios de primer nivel a nuestros clientes.Si necesita ayuda para diseñar un PCB complejo o para solucionar un problema de producción, estamos aquí para ayudarle en cada paso del camino.

Embalaje y envío:

Embalaje del producto:

• El producto de PCB de alta capa se empaquetará en una caja de cartón resistente para garantizar un transporte seguro.
• El PCB se colocará en una bolsa antiestática para evitar cualquier daño por electricidad estática.
• El paquete será sellado con cinta adhesiva duradera para mantenerlo seguro durante el envío.

Envío del producto:

• Una vez confirmado el pedido, el producto de PCB de alta capa se enviará dentro de 2-3 días hábiles.
• El producto se enviará a través de un servicio de mensajería confiable para garantizar la entrega oportuna.
• Se proporcionará al cliente un número de seguimiento para rastrear el estado del envío.

Preguntas frecuentes:

R: El producto de PCB de alta capa puede tener hasta 30 capas.

R: El espesor de cobre estándar para el producto de PCB de alta capa es de 1 onza.

R: El ancho mínimo de traza y el espaciamiento para el producto de PCB de alta capa es de 3 milímetros.

R: El tamaño máximo de la placa disponible para el producto de PCB de alta capa es de 20 pulgadas por 20 pulgadas.

R: El tiempo de entrega para el producto de PCB de alta capa es generalmente de 5-7 días hábiles.
