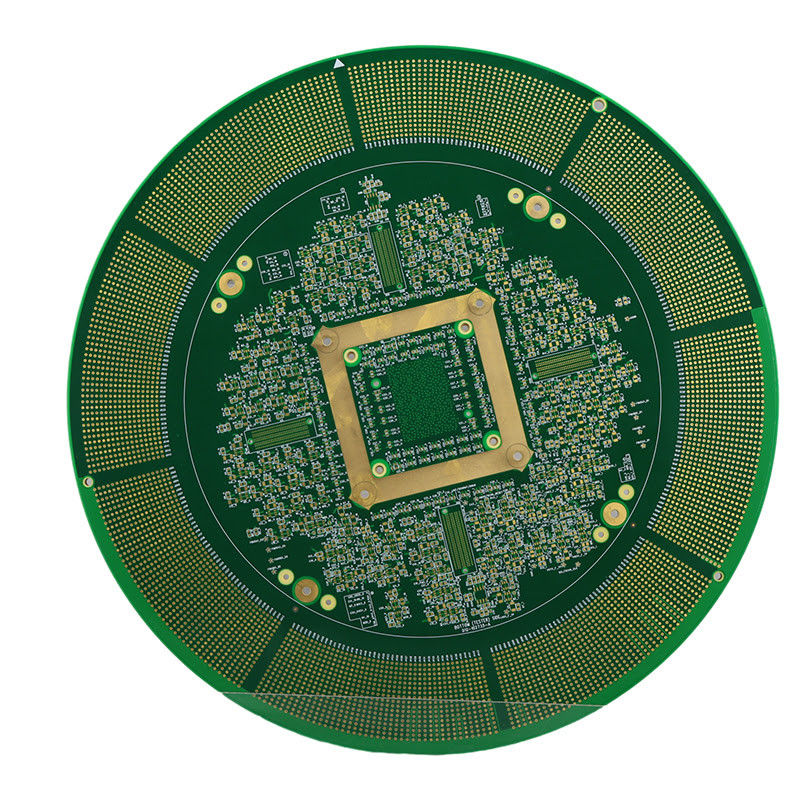

Alta densidad de interconexión de alta capa de PCB 0.1mm Min Solder Mask Clearance

Alta densidad de interconexión de alta capa de PCB 0.1mm Min Solder Mask Clearance

Nombre De La Marca: Ben Qiang
Número De Modelo: FR-4/Rogers
Cuota De Producción: 1 PCS
Precio: custom made
Condiciones De Pago: Transferencia bancaria / Alipay / PayPal
Capacidad De Suministro: 200,000 m2/año
Información detallada
Lugar de origen:
Shenzhen, China
Certificación:
ISO/TS16949/RoHS/TS16949
Finalización de la superficie:
HASL, ENIG, OSP, plata de la inmersión, lata de la inmersión
número de capas:
Capa superior
Color de la máscara de la soldadura:
Verde, azul, negro, rojo, amarillo, blanco
Color de serigrafía:
Blanco, negro y amarillo
Control de la impedancia:
- ¿ Qué?
El material:
Fr-4
Ancho de línea/espaciado mínimo:
3mil/3mil
espesor de cobre:
1/3 Oz a 2 Oz
Detalles de empaquetado:
Envases al vacío con perlas de aire
Capacidad de la fuente:
200,000 m2/año
Resaltar:

PCB de alta capa 0.1 mm

,

Interconexión de PCB de alta capa

Descripción del producto

Tabla de PCB de alta capa con 0.1 mm Min. Despeje de máscara de soldadura para diseño de alta capa

Descripción del producto:



Características:

  • Nombre del producto:PCB de alta capa
  • Número de capas:Capa superior
  • Color de la máscara de soldadura:Verde, azul, negro, rojo, amarillo, blanco
  • Control de la impedancia:- ¿ Qué?
  • Ancho de línea/espaciado mínimo:3 mil/3 mil
  • espesor de cobre:1/3 Oz a 2 Oz
  • Características clave:
    • PCB de interconexión de alta densidad
    • Placa de circuito impreso de alta capa
    • Placa de PCB de alta capa
    • PCB del HDI


Parámetros técnicos:



Aplicaciones:

PCB de alta capa: una solución de interconexión de alta densidad para circuitos complejos

PCB de alta capa, también conocido como placa de alta capa multicapa, es un tipo de placa de circuito impreso (PCB) que está diseñada para circuitos complejos con múltiples capas de material conductor.Esta tecnología avanzada de PCB se utiliza ampliamente en diversas aplicaciones, incluyendo productos electrónicos de consumo, dispositivos médicos, equipos industriales, y más.

Con un PCB de alta capa, puede lograr una mayor densidad de circuito, una mejor integridad de la señal y una mejor gestión térmica para sus dispositivos electrónicos.Esto lo convierte en una opción ideal para aplicaciones de alto rendimiento que requieren un funcionamiento eficiente y confiable.

Atributos del producto
  • Tiempo de entrega:Entre 3 y 5 días
  • Color de serigrafía:Blanco, negro y amarillo
  • Número de capas:Capa superior
  • El acabado de la superficie:HASL, ENIG, OSP, plata de inmersión, estaño de inmersión
  • espesor del tablero:0.2 mm a 6.0 mm
Escenarios de aplicación

Los PCB de alta capa son particularmente útiles en aplicaciones que requieren circuitos complejos con interconexiones de alta densidad.

  • Electrónica de consumo:Los PCB de alta capa se utilizan ampliamente en productos electrónicos de consumo como teléfonos inteligentes, computadoras portátiles y tabletas, donde el espacio es limitado y los circuitos complejos deben empaquetarse en un diseño compacto.
  • Dispositivos médicosEn los dispositivos médicos, los PCB de alta capa se utilizan para crear circuitos sofisticados que pueden realizar operaciones precisas y precisas.y equipos de ultrasonido.
  • Equipo industrial:Los equipos industriales, como los robots, los sistemas de automatización y los paneles de control, requieren circuitos complejos con interconexiones de alta densidad para un funcionamiento eficiente y confiable.Los PCB de alta capa son una opción ideal para tales aplicaciones.
Prototipo de PCB de alta capa

Los PCB de alta capa pueden ser prototipos para probar la funcionalidad y el rendimiento del circuito antes de la producción en masa.Esto es particularmente beneficioso en aplicaciones donde el diseño del circuito es complejo y requiere múltiples iteraciones para la optimizaciónEl prototipo de PCB de alta capa permite a los ingenieros identificar cualquier defecto de diseño y hacer los cambios necesarios antes de que el producto final sea fabricado.Esto reduce el riesgo de errores costosos y garantiza que el producto final cumpla con las especificaciones deseadas.

En general, los PCB de alta capa ofrecen una solución confiable y eficiente para circuitos complejos con interconexiones de alta densidad.y una gama de acabados de superficie para elegir, los PCB de alta capa son un producto versátil y de gran demanda para varias industrias.



Personalización:

Servicios personalizados para PCB de alta capa

Ofrecemos soluciones personalizables para PCB de alta capa, también conocido como High Density Interconnect Board o PCB de alta densidad para satisfacer sus requisitos específicos y ofrecer un rendimiento superior.Nuestros servicios están diseñados para ofrecerle la más alta calidad y fiabilidad de la industria.

  • Ancho de línea/espaciado mínimo:3 mil/3 mil
  • Conforme a las normas de Rohs:- ¿ Qué?
  • Tiempo de entrega:Entre 3 y 5 días
  • El acabado de la superficie:HASL, ENIG, OSP, plata de inmersión, estaño de inmersión
  • El material:Fr-4

Nuestro experto equipo de expertos utiliza la última tecnología y técnicas para garantizar que su PCB de alta capa cumpla con sus especificaciones exactas.Entendemos la importancia de la precisión y la exactitud en las placas de interconexión de alta densidad, y estamos comprometidos a ofrecer los mejores resultados para su proyecto.

Con nuestros servicios personalizables, usted tiene la flexibilidad de elegir los materiales, acabados de la superficie, y el tiempo de entrega que mejor se adapte a sus necesidades.Nuestros procesos eficientes y equipos de última generación nos permiten entregar su PCB de alta capa personalizado a tiempo y con la más alta calidad.

Invierta en nuestros servicios personalizados para PCB de alta capa y experimente la diferencia en rendimiento y confiabilidad.



Embalaje y envío:

Embalaje y envío de PCB de alta capa

Los PCB de alta capa se empaquetan y envían cuidadosamente para garantizar una entrega segura a los clientes.Nuestro proceso de embalaje sigue las normas de la industria y las mejores prácticas para proteger las delicadas placas de circuito durante el transporte.

Cada PCB de alta capa se envuelve primero en espuma antiestática para evitar la descarga electrostática y el daño a los componentes.Luego se coloca en una caja de cartón resistente con relleno adicional para absorber los golpesLa caja está sellada con cinta de embalaje de alta calidad para garantizar que el PCB permanezca seguro durante el transporte.

Para envíos internacionales, usamos cajas de madera hechas a medida para proporcionar protección y estabilidad extra.asegurarse de que los PCB llegan en perfectas condiciones.

Nuestros socios de envío son cuidadosamente seleccionados por su fiabilidad y eficiencia en la entrega de paquetes.incluida la entrega expresa para pedidos urgentes.

Al enviar, los clientes recibirán un número de seguimiento para monitorear el progreso de su paquete. Nuestro equipo de servicio al cliente también está disponible para ayudar con cualquier consulta o preocupación de envío.

Tomamos mucho cuidado en el embalaje y envío de nuestros PCB de alta capa para asegurarnos de que lleguen a nuestros clientes en condiciones prístinas.



Preguntas frecuentes:

  • P: ¿Cuál es el propósito principal del PCB de alta capa?
  • R: El propósito principal de los PCB de alta capa es proporcionar un diseño de circuito más compacto y eficiente para dispositivos electrónicos complejos.
  • P: ¿Cuáles son algunas ventajas de usar PCB de alta capa?
  • R: Algunas ventajas del uso de PCB de alta capa incluyen una mayor densidad de componentes, un tamaño y un peso reducidos del dispositivo y una mejor integridad de la señal.
  • P: ¿Cuántas capas tiene normalmente el PCB de alta capa?
  • R: El PCB de alta capa generalmente tiene 6 o más capas, pero puede llegar a 50 capas o más para diseños extremadamente complejos.
  • P: ¿Qué materiales se utilizan en PCB de alta capa?
  • R: El PCB de alta capa generalmente está hecho de fibra de vidrio, cobre y varios tipos de resinas, como epoxi o poliimida.
  • P: ¿En qué tipos de dispositivos electrónicos se utilizan comúnmente los PCB de alta capa?
  • R: El PCB de alta capa se usa comúnmente en teléfonos inteligentes, computadoras, dispositivos médicos, equipos aeroespaciales y otros dispositivos electrónicos complejos.
