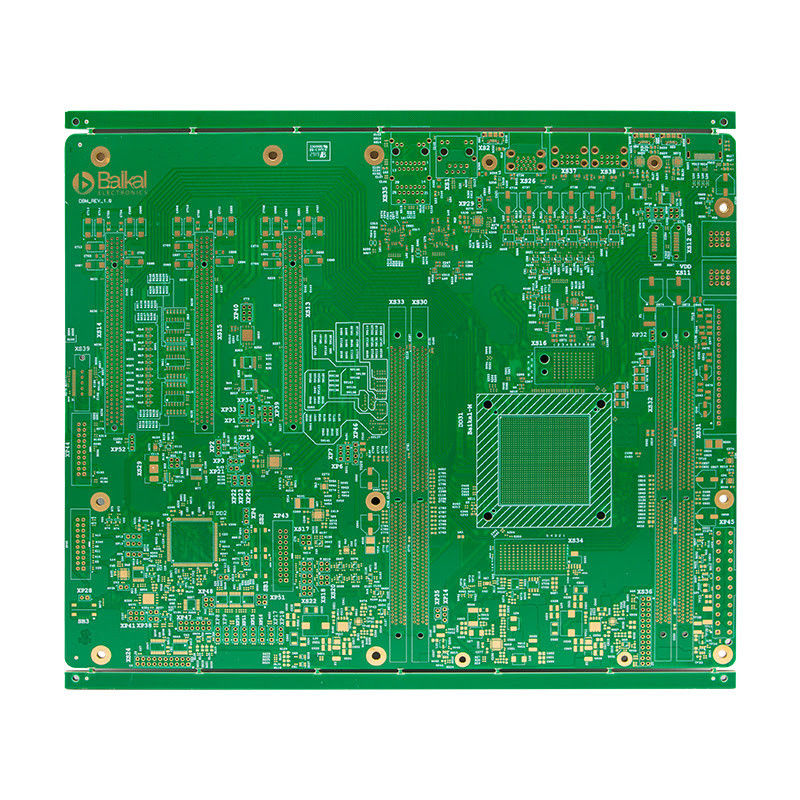

FR 4 Hdi PCB multicapa con acabado de superficie de plata por inmersión

Descripción del producto:

El PCB de alta capa es una placa de interconexión de alta densidad diseñada para aplicaciones de alto rendimiento.Este tablero es capaz de manejar diseños complejos y exigentes, lo que lo convierte en la mejor opción para industrias como la aeroespacial, las telecomunicaciones y el equipo médico.

El PCB de alta capa es una placa multicapa que consiste en múltiples capas de trazas de cobre, laminadas juntas con capas aislantes.que permite colocar más componentes y conexiones en una sola placaEsto da como resultado una placa más pequeña y compacta, manteniendo al mismo tiempo altas capacidades de rendimiento.

El PCB de alta capa está disponible con una variedad de opciones de acabado de superficie para satisfacer diferentes requisitos de aplicación.

• HASL (nivelación de soldadura con aire caliente)
• ENIG (oro de inmersión de níquel sin electro)
• OSP (conservante orgánico de soldadura)
• Plata de inmersión
• Estaño de inmersión

Cada opción de acabado de la superficie ofrece sus propios beneficios, como una mayor solderabilidad, resistencia a la corrosión y rentabilidad.

El PCB de alta capa también ofrece una variedad de opciones de color de pantalla de seda para fines de etiquetado e identificación.

• Blanco
• Negro
• Amarillo

Estos colores son muy visibles y duraderos, lo que garantiza un etiquetado claro y fácil de leer en el tablero.

El PCB de alta capa está disponible en un rango de espesores de placa, desde 0,2 mm hasta 6,0 mm. Esto permite flexibilidad en el diseño y la capacidad de cumplir con requisitos específicos para diferentes aplicaciones.

Con el PCB de alta capa, el control de la impedancia es posible, asegurando la precisión y estabilidad de la transmisión de la señal.donde incluso pequeñas variaciones en la impedancia pueden causar distorsión de la señal.

El PCB de alta capa cumple con las regulaciones RoHS (Restricción de sustancias peligrosas), lo que garantiza que no contiene materiales peligrosos como plomo, mercurio y cadmio.Esto hace que sea respetuoso con el medio ambiente y seguro para su uso en varias industrias.

• El alto número de capas permite diseños más complejos y compactos
• Interconexión de alta densidad para mejorar el rendimiento
• Amplia gama de opciones de acabado de superficie y color de serigrafía
• Opciones de espesor de cartón flexible
• Control de la impedancia para una transmisión precisa de la señal
• Cumplimiento de la Directiva RoHS para la seguridad ambiental

El PCB de alta capa es la opción perfecta para aplicaciones de alto rendimiento que requieren una placa compacta y confiable.y el cumplimiento de las regulaciones de la industriaEscoge el PCB de alta capa para tu próximo proyecto y experimenta la diferencia que puede hacer.

Características:

1. Nombre del producto: PCB de alta capa
2. Número de capas: Capas altas
3. espesor de cobre: 1/3 oz a 2 oz
4. El espacio libre de la máscara de soldadura: 0,1 mm.
5. El espacio libre de la pantalla de seda es de 0,15 mm.
6. Conforme a las normas de Rohs: Sí

Parámetros técnicos:

Aplicaciones:

PCB de alta capa, también conocido como High Layer Printed Wiring Board o High Layer Printed Circuit Board, es un producto de última generación que está transformando el mundo de los dispositivos electrónicos.Con sus características avanzadas y rendimiento superior, es la opción de los ingenieros, diseñadores y fabricantes de varias industrias.

• espesor del tablero:Nuestros PCB de alta capa vienen en un rango de grosor de 0,2 mm a 6,0 mm, lo que los hace adecuados para una amplia gama de aplicaciones.El grosor de la placa es crucial ya que determina la rigidez y estabilidad de la placa de circuito.
• Tamaño mínimo del agujero:Con un tamaño mínimo de agujero de 0,2 mm, nuestros PCB de alta capa ofrecen perforación precisa y precisa, lo que garantiza el ajuste perfecto para los componentes.lo que lo hace ideal para diseños complejos.
• Min. Acceso a las pantallas de seda:Nuestros PCB de alta capa cuentan con un espacio mínimo de silkscreen de 0.15 mm, lo que garantiza una impresión legible y precisa en el tablero.Esto hace que sea más fácil para los ingenieros y técnicos para identificar y trabajar con diferentes componentes en la placa.
• Color de serigrafía:Ofrecemos una variedad de colores de pantalla de seda para nuestros PCB de alta capa, incluyendo blanco, negro y amarillo.hacer más fácil de leer y entender el diseño del circuito.
• espesor de cobre:Nuestros PCB de alta capa vienen con opciones de espesor de cobre que van desde 1/3 oz a 2 oz. Esto determina la cantidad de corriente que la placa puede manejar y el nivel de integridad de la señal que puede mantener,que lo hace adecuado para una amplia gama de aplicaciones electrónicas.

Gracias a sus características avanzadas y rendimiento superior, el PCB de alta capa tiene una amplia gama de aplicaciones y puede usarse en varios escenarios.

1. Electrónica de consumo:Los PCB de alta capa se utilizan ampliamente en productos electrónicos de consumo como teléfonos inteligentes, computadoras portátiles, tabletas y consolas de juegos.y rendimiento superior los hacen ideales para estos dispositivos.
2. Industria automotriz:Con el creciente uso de sistemas electrónicos en los vehículos, los PCB de alta capa se están volviendo esenciales en la industria automotriz.estas placas se utilizan en varios componentes de un vehículo.
3. Equipo industrial:Los equipos industriales como paneles de control, fuentes de alimentación y sensores requieren placas de circuito confiables y robustas.haciendo de ellos una opción popular en el sector industrial.
4. Dispositivos médicosLa industria médica exige dispositivos electrónicos de alta calidad y precisión, y los PCB de alta capa son la opción perfecta para este requisito.máquinas de ultrasonido, y sistemas de seguimiento de pacientes.
5. Aeroespacial y Defensa:Los PCB de alta capa también se utilizan ampliamente en las industrias aeroespacial y de defensa.Los estrictos estándares de calidad y los requisitos de alto rendimiento los convierten en la opción preferida para los sistemas electrónicos de las aeronaves, satélites y equipo militar.

En conclusión, el PCB de alta capa es un producto revolucionario que está revolucionando el mundo de la tecnología de circuitos impresos.Es la opción para una amplia gama de industrias y aplicacionesSus opciones personalizables, como el grosor del tablero, el tamaño del agujero, el color de serigrafía y el grosor de cobre, lo hacen adecuado para diversos requisitos de diseño y rendimiento.A medida que la tecnología continúa avanzando, PCB de alta capa continuará desempeñando un papel crucial en el suministro de energía a los dispositivos electrónicos que impulsan nuestro mundo.

Personalización:

Este PCB de Alta Capa personalizable (High Density Interconnect Board) ofrece una solución de interconexión de alta densidad para sus diseños electrónicos complejos.este PCB puede manejar altas corrientes y proporcionar una excelente disipación térmicaSu ancho mínimo de línea y el espaciado de 3 mil / 3 mil permite circuitos precisos e intrincados y como un producto compatible con Rohs, puede estar seguro de su respeto al medio ambiente.

• espesor de cobre: 1/3 oz a 2 oz
• Junta de interconexión de alta densidad
• Ancho de línea/espaciado: 3 mil/3 mil
• Conforme a las normas de Rohs
• Finitura de superficie: HASL, ENIG, OSP, plata de inmersión, estaño de inmersión
• El espacio libre de la pantalla de seda es de 0,15 mm.

Con nuestro servicio de personalización de PCB de alta capa, tiene la opción de elegir entre varios acabados de superficie, incluidos HASL, ENIG, OSP, plata de inmersión y estaño de inmersión.Esto le permite seleccionar el mejor acabado para su aplicación y requisitos específicosAdemás, el espacio mínimo de silkscreen de 0,15 mm garantiza un etiquetado claro y preciso en su PCB.

Nuestra placa de interconexión de alta densidad es ideal para diseños de PCB de múltiples niveles de alta capa, proporcionándole la densidad y conectividad necesarias para sus circuitos complejos.Confíe en nosotros para entregar un PCB de alta calidad y fiable que cumpla con sus especificaciones y requisitos exactos.

Embalaje y envío:

Nuestro PCB de alta capa está cuidadosamente empaquetado y enviado para garantizar una entrega segura a nuestros clientes.

• Cada PCB de alta capa está envuelto individualmente en bolsas antiestáticas para protegerse contra la descarga electrostática.
• Los PCB envueltos se colocan luego en cajas de cartón resistentes con una capa de espuma absorbente de golpes para evitar cualquier daño durante el transporte.
• Además, utilizamos materiales de embalaje resistentes a la humedad para proteger los PCB de cualquier factor ambiental durante el envío.
• Para pedidos más grandes, usamos palets para apilar y transportar los PCB de manera segura.

Ofrecemos varias opciones de envío para satisfacer sus necesidades:

• Envío estándar: Nuestro método de envío predeterminado es a través del transporte aéreo o marítimo, dependiendo del destino. Esta opción puede tomar más tiempo pero es más rentable.
• Envío expreso: Para pedidos urgentes, ofrecemos servicios de envío acelerado. Esta opción es más rápida, pero puede incurrir en cargos adicionales.
• Envío internacional: Enviamos nuestros PCB de alta capa en todo el mundo para acomodar a nuestros clientes globales.

Una vez enviado su pedido, le proporcionaremos un número de seguimiento para que pueda controlar el progreso de su entrega.Nuestro equipo trabaja en estrecha colaboración con nuestros socios de envío para garantizar la entrega oportuna y eficiente de su pedido.

En High Layer PCB, tomamos mucho cuidado en el embalaje y envío de nuestros productos para asegurarnos de que lleguen en perfectas condiciones.

Preguntas frecuentes:

• P: ¿Qué es el PCB?
• R: PCB es la abreviatura de Printed Circuit Board, es una placa base electrónica que conecta componentes eléctricos mediante líneas conductoras.
• P: ¿Qué es el PCB de alta capa?
• R: El PCB de alta capa es un tipo de PCB que tiene múltiples capas de líneas conductoras, generalmente más de cuatro capas.
• P: ¿Cuáles son las ventajas del PCB de alta capa?
• R: Los PCB de alta capa ofrecen una mayor densidad de circuito, una mejor integridad de la señal y una menor interferencia electromagnética. También permiten diseños más complejos y compactos.
• P: ¿Cuáles son las aplicaciones de PCB de alta capa?
• R: Los PCB de alta capa se usan comúnmente en dispositivos electrónicos avanzados como computadoras, teléfonos inteligentes y equipos médicos.
• P: ¿Cómo se fabrica el PCB de alta capa?
• R: Los PCB de alta capa se fabrican utilizando una combinación de procesos de grabado, perforación y laminación.Se requieren equipos especializados y técnicos cualificados para la producción de PCB de alta capa.
