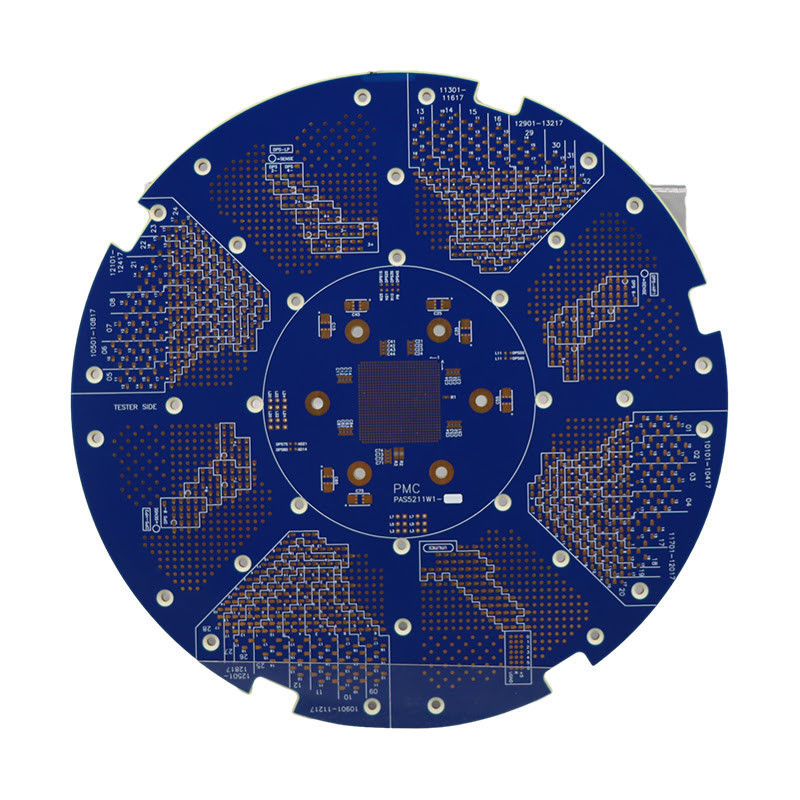

Revestimiento de oro PCB semiconductor Rogers 4003c con microvias ciegas

Descripción del producto:

El PCB de semiconductores, también conocido como placa de circuito impreso para semiconductores o placa de circuito de semiconductores, es un componente vital en la fabricación de dispositivos de semiconductores.Es un tipo especializado de PCB diseñado para satisfacer los requisitos únicos de la tecnología de semiconductoresEsta descripción general del producto proporcionará una descripción detallada de las características y beneficios clave de los PCB semiconductores.

• Ancho mínimo de las huellas: 0,1 mm
• Tiempo de entrega: 2 semanas
• A través de la tecnología de agujeros: No
• Especial: Microvias ciegas
• Color de la máscara de soldadura: Verde

El PCB de semiconductores está diseñado con un ancho mínimo de 0.1 mm, lo que lo hace adecuado para diseños de circuitos intrincados y complejos.Esta característica asegura que el PCB pueda acomodar los componentes diminutos y las conexiones delicadas requeridas en los dispositivos semiconductores.

Los PCB semiconductores tienen un tiempo de entrega de 2 semanas, que es mucho más corto en comparación con los PCB tradicionales.Esto es esencial para los fabricantes de semiconductores que tienen horarios de producción estrictos y necesitan tiempos de respuesta rápidos para mantenerse al día con las demandas del mercado.

A diferencia de los PCB normales, los PCB semiconductores no utilizan la tecnología de agujero, sino que utilizan la tecnología de montaje superficial (SMT) para montar componentes directamente en la superficie de la placa.Esto permite un mejor rendimiento eléctrico, mayor densidad y tamaños más pequeños.

El PCB semiconductor está equipado con microvias ciegas, que son pequeños agujeros perforados en la placa para crear conexiones entre diferentes capas.Estas microvías son esenciales para el diseño complejo y compacto de circuitos semiconductores, lo que permite una mejor integridad y fiabilidad de la señal.

El PCB de semiconductores tiene un color de máscara de soldadura verde, que es el estándar de la industria..También ofrece una excelente resistencia térmica y protección contra la humedad y el polvo.

• Alta precisión y precisión para diseños de circuitos complejos
• Tiempo de entrega corto para una producción más rápida
• Mejor rendimiento eléctrico e integridad de la señal
• Tamaño compacto y mayor densidad para ahorrar espacio
• Excelente resistencia térmica y protección

El PCB semiconductor es un componente esencial en la fabricación de dispositivos semiconductores.uso de microvias ciegas, y el color verde de la máscara de soldadura, lo convierten en la opción perfecta para diseños de circuitos complejos y de alto rendimiento.El PCB semiconductor es la mejor opción para los fabricantes de semiconductores en todo el mundo.



Características:

• Nombre del producto: PCB de semiconductores
• Finalización de la superficie:Revestimiento de oro
• Color de la máscara de soldadura: Verde
• Especial: Microvias ciegas
• Tiempo de entrega: 2 semanas
• Ancho mínimo de las huellas: 0,1 mm
• Placas de circuitos impresos para semiconductores
• Placas de circuito para semiconductores
• Placas de circuito para la fabricación de semiconductores



Parámetros técnicos:

Atributos	Valor
Nombre del producto	Las demás partidas de la partida 9
Especiales	Microvias ciegas
A través de la tecnología de agujeros	- No, no lo sé.
Servicio de pruebas	Prueba de función, prueba del 100%
Color de la máscara de soldadura	El verde
El material	Fr-4
Utilización	Electrónica OEM
Control de la impedancia	- No, no lo sé.
Tamaño del agujero min	0.2 mm
Tiempo de entrega	2 semanas
Características	Los demás
Tipo de tablero	Placas de circuitos de semiconductores
Aplicación	Tabla para semiconductores



Aplicaciones:

El PCB de semiconductores es un tipo de PCB especialmente diseñado para la fabricación de semiconductores.Es un componente integral en la producción de dispositivos electrónicos y se utiliza ampliamente en diversas aplicaciones como computadoras., teléfonos inteligentes y otros dispositivos electrónicos.

El PCB de semiconductores también se conoce como placa de semiconductores o placa de circuito impreso para semiconductores, destacando su propósito específico en la industria de semiconductores.Este producto es altamente especializado y requiere tecnología avanzada y experiencia para su fabricación., por lo que es un elemento esencial en la producción de semiconductores.

• Especial: Microvias ciegas- Una de las características clave del PCB semiconductor es el uso de microvías ciegas, pequeños agujeros perforados en la placa que conectan las diferentes capas del PCB.permitiendo una mayor densidad y diseños de circuitos más complejos.
• Número de capas: 36- El PCB semiconductor tiene un recuento de capas de 2, lo que significa que tiene dos capas de trazas de cobre y material aislante.Esto lo hace adecuado para diseños de circuitos más simples y reduce el costo de producción.
• A través de la tecnología de agujeros: No- A diferencia de los PCB tradicionales, los PCB semiconductores no utilizan tecnología de agujero a través, lo que significa que no hay agujeros perforados en toda la placa,que resulta en un diseño más compacto y eficiente.
• El acabado de la superficie:Revestimiento con oro - El acabado de la superficie del PCB semiconductor esRevestimiento con oro.Este es un método rentable y ampliamente utilizado para recubrir la superficie del PCB con una capa de soldadura, proporcionando una superficie plana y uniforme para la colocación de componentes.
• Tamaño de la perforación: Min 0,0078 ‰ (0,2 mm)- El tamaño mínimo de perforación para el PCB de semiconductores es de 0,0078 pulgadas (0,2 mm)..

El PCB semiconductor se utiliza en varias aplicaciones y escenarios en la industria de semiconductores.

El uso más común de PCB de semiconductores es en la producción de circuitos integrados (IC).Estos son pequeños componentes electrónicos que contienen millones de transistores y otros elementos esenciales para el funcionamiento de los dispositivos electrónicosEl PCB proporciona la base para el IC, permitiendo la colocación precisa de componentes y diseños de circuitos intrincados.

El PCB semiconductor también se utiliza ampliamente en la fabricación de microprocesadores y microcontroladores..El PCB proporciona las conexiones y vías necesarias para que el microprocesador o microcontrolador funcione de manera efectiva.

Los PCB semiconductores también son cruciales en la producción de chips de memoria, como RAM y ROM.Estos chips almacenan datos e información para dispositivos electrónicos y requieren un alto nivel de precisión y complejidad en su diseñoEl PCB proporciona la base necesaria para el chip de memoria, lo que permite una transferencia y almacenamiento eficientes de datos.

Otra aplicación de PCB de semiconductores es en el diseño y producción de sensores utilizados en dispositivos electrónicos.Los sensores son esenciales para detectar y medir varios parámetros físicos y requieren diseños de circuitos avanzadosEl PCB proporciona las conexiones y vías necesarias para que el sensor funcione con precisión.

En conclusión, el PCB semiconductor es un producto especializado que desempeña un papel crítico en la industria de los semiconductores.Sus características y atributos únicos lo hacen indispensable en la producción de dispositivos electrónicos, garantizando su eficacia, fiabilidad y rendimiento.



Personalización:

En nuestra compañía, entendemos las necesidades únicas de la industria de semiconductores, por eso ofrecemos una solución de PCB personalizable diseñada específicamente para aplicaciones de semiconductores.

Nuestros PCBs están especialmente diseñados para satisfacer los exigentes requisitos de la industria de semiconductores.Somos capaces de proporcionar PCB de alta calidad que son confiables y de alto rendimiento.

Nuestras placas de semiconductores están diseñadas con precisión y exactitud, cumpliendo con los estrictos estándares de la industria.Utilizamos materiales de primera línea y tecnología de vanguardia para asegurar que nuestras placas puedan soportar las duras condiciones de los entornos de semiconductores.

Nuestro servicio de personalización le permite adaptar sus PCBs a sus necesidades específicas.Podemos adaptarnos a sus requisitos para asegurar que sus PCB estén optimizados para sus aplicaciones de semiconductores.

Nuestros PCBs están diseñados con precisión y precisión, permitiendo un tamaño mínimo de perforación de 0.0078 ′′ (0.2mm). Esto asegura que sus PCBs puedan acomodar incluso los componentes más pequeños,lo que lo hace perfecto para aplicaciones de semiconductores.

Para garantizar la calidad y la funcionalidad de nuestros PCB, ofrecemos pruebas de función y servicios de prueba al 100%.Esto garantiza que sus PCB sean completamente funcionales y cumplan con sus especificaciones antes de que se le entreguen.

Entendemos la importancia del tiempo en la industria de semiconductores, por eso ofrecemos un plazo de entrega de sólo 2 semanas para nuestros PCB personalizados.Nos esforzamos por proporcionar un servicio rápido y eficiente sin comprometer la calidad.

Para nuestros PCB semiconductores, ofrecemos un acabado de superficie deRevestimiento con oroEste acabado proporciona una superficie plana y uniforme para una mejor soldadura y asegura una conexión fiable entre los componentes.

También ofrecemos la opción de microvías ciegas para nuestros PCBs semiconductores, son pequeños agujeros perforados con láser que permiten un diseño de circuito más compacto y eficiente.haciendo que sean ideales para aplicaciones de alta densidad.



Embalaje y envío:

Nuestros PCBs semiconductores están cuidadosamente empaquetados para garantizar una entrega segura a nuestros clientes.Cada tabla se coloca primero en una bolsa antistatico para protegerlo de cualquier daño electrostático potencial durante el envío.

A continuación, el PCB se coloca en una caja de cartón resistente con materiales de amortiguación como envoltura de burbujas o espuma para proporcionar una protección adicional durante el transporte.

También ofrecemos opciones de embalaje personalizado para nuestros clientes, como embalaje sellado al vacío o embalaje resistente a la humedad para tablas que requieren protección adicional.

Una vez que el PCB está empaquetado de forma segura, se envía usando un servicio de envío confiable y confiable.para garantizar la entrega oportuna y segura de nuestros productos a nuestros clientes.

Para los envíos internacionales, seguimos cuidadosamente todas las regulaciones y requisitos necesarios para garantizar un proceso de despacho de aduanas sin problemas.

En Semiconductor PCB, tenemos mucho cuidado en el embalaje y envío de nuestros productos para garantizar que lleguen en perfectas condiciones.Estamos comprometidos a proporcionar a nuestros clientes PCB de la más alta calidad y un servicio excepcional.



Preguntas frecuentes:

R: El PCB semiconductor es un tipo de placa de circuito impreso que está diseñada específicamente para la producción de dispositivos semiconductores. Se utiliza en el proceso de fabricación de componentes electrónicos,incluidos los circuitos integradosP: ¿Cuáles son los componentes principales de los PCB semiconductores?
R: Los componentes principales de los PCB de semiconductores son el sustrato, las capas conductoras y las capas protectoras.mientras que las capas conductoras están hechas de cobre u otros materiales conductoresLas capas protectoras, también conocidas como máscaras de soldadura, protegen las capas conductoras del daño.
R: Los PCB semiconductores difieren de los PCB tradicionales en términos de materiales, diseño y proceso de fabricación.Los PCB de semiconductores utilizan materiales especializados y técnicas de diseño avanzadas para garantizar la colocación y alineación precisas de los componentesEl proceso de fabricación también implica pasos adicionales como el dopaje y el grabado para crear las propiedades necesarias del semiconductor.¿Cuáles son las ventajas de PCB de semiconductores?
R: Las ventajas de los PCB semiconductores incluyen una mayor precisión, un mejor rendimiento y una mayor fiabilidad.El proceso de diseño y fabricación especializado permite una colocación de componentes más apretada y características de circuitos más pequeñas, lo que resulta en un mejor rendimiento eléctrico y una menor interferencia de la señal.el uso de materiales semiconductores permite una mejor disipación de calor y una mejor resistencia a los factores ambientalesP: ¿Puede el PCB semiconductor usarse en todos los dispositivos electrónicos?
R: No, el PCB semiconductor está diseñado específicamente para la producción de dispositivos semiconductores y no es adecuado para todos los dispositivos electrónicos.Se utiliza principalmente en aplicaciones de alto rendimiento y alta confiabilidad como microprocesadoresOtros dispositivos electrónicos pueden utilizar PCB tradicionales u otros tipos de PCB especializados.
