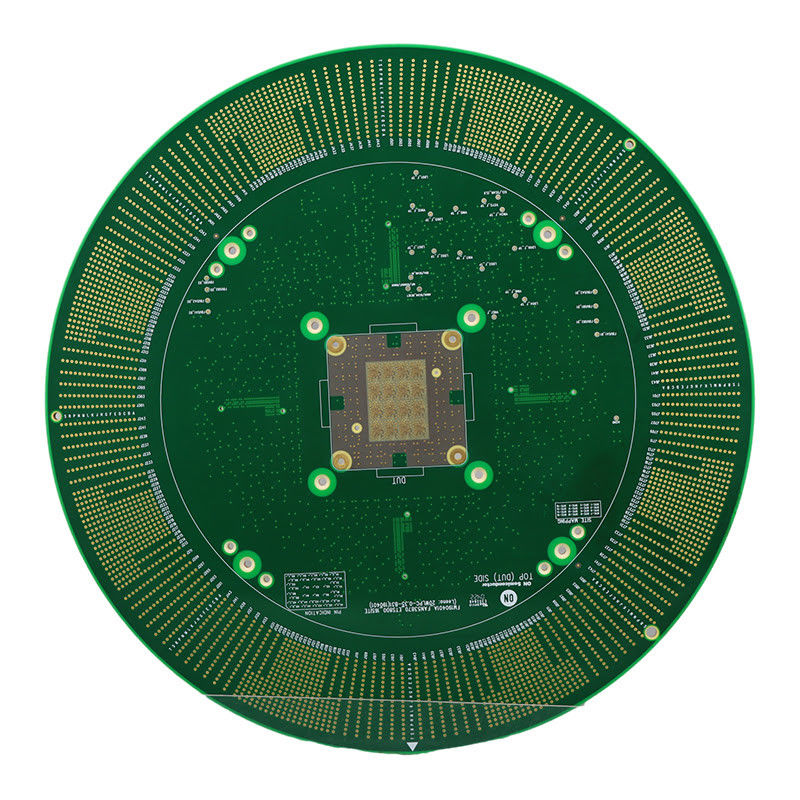

Ensamblaje llave en mano PCB de semiconductores de circuito impreso Mascarilla de soldadura verde

Ensamblaje llave en mano PCB de semiconductores de circuito impreso Mascarilla de soldadura verde

Nombre De La Marca: Ben Qiang
Número De Modelo: FR-4/Rogers
Cuota De Producción: 1 PCS
Precio: custom made
Condiciones De Pago: Transferencia bancaria / Alipay / PayPal
Capacidad De Suministro: 200,000 m2/año
Información detallada
Lugar de origen:
Shenzhen, China
Certificación:
ISO/TS16949/RoHS/TS16949
Utilización:
Electrónica OEM
Especiales:
Microvias ciegas
número de capas:
36
Finalización de la superficie:
Revestimiento con oro 30 U"
El material:
Fr-4
Tamaño del agujero min:
0.2 mm
Servicio de PCBA:
Servicio de montaje de PCB llave en mano
Color de la máscara de la soldadura:
verde
Detalles de empaquetado:
Envases al vacío con perlas de aire
Capacidad de la fuente:
200,000 m2/año
Resaltar:

Recolección llave en mano de PCB semiconductor

,

Máscara de soldadura verde de PCB de semiconductores

,

Mascarilla de soldadura verde de la placa de circuito impreso

Descripción del producto

El servicio de ensamblaje llave en mano de circuitos impresos de PCB para semiconductores

Descripción del producto:

Resumen del producto: PCB de semiconductores

El PCB semiconductor, también conocido como placa de circuito impreso para semiconductores o PCB para semiconductores,es un tipo especializado de placa de circuito diseñado específicamente para dispositivos electrónicos que utilizan semiconductoresEs un componente crucial en el proceso de fabricación de estos dispositivos, ya que proporciona una plataforma estable y confiable para los componentes de semiconductores a montar.

Característica especial: Microvias ciegas

Una de las características clave del PCB de semiconductores es la inclusión de Microvias Ciegas, son pequeños agujeros perforados con láser que conectan diferentes capas de la placa.permitiendo un diseño más compacto y eficienteEsta característica es especialmente importante en dispositivos semiconductores donde el espacio es limitado, ya que permite una mayor densidad de componentes que se pueden colocar en la placa.

Número de capas: 36

El PCB de semiconductores tiene un recuento de capas de 36, que se refiere al número de capas de cobre en la placa.Esto lo hace ideal para dispositivos electrónicos más simples que no requieren un gran número de capas para sus circuitos.

Servicio de ensayo: ensayo de función, ensayo al 100%

Para garantizar la más alta calidad y funcionalidad del PCB de semiconductores, ofrecemos tanto pruebas de función como servicios de prueba al 100%.Esto significa que cada tablero se prueba a fondo para su función prevista, así como por posibles defectos o fallos, antes de ser entregados al cliente.

Uso: Electrónica OEM

El PCB de semiconductores se utiliza principalmente en la electrónica de los fabricantes de equipos originales (OEM), donde sirve como la plataforma principal para los componentes de semiconductores.Se encuentra comúnmente en una variedad de dispositivos electrónicos como teléfonos inteligentes, computadoras y otros productos electrónicos de consumo.

Ancho mínimo de las huellas: 0,1 mm

El ancho mínimo de las huellas del PCB de semiconductores es de 0,1 mm, lo que se refiere al ancho de las huellas de cobre que conectan diferentes componentes en la placa.Esto permite un diseño más preciso y compacto, por lo que es adecuado para dispositivos electrónicos más pequeños y complejos.



Características:

  • Nombre del producto: PCB de semiconductores
  • Color de la máscara de soldadura: Verde
  • Revestimiento de la superficie: Revestimiento de oro
  • Uso: Electrónica OEM
  • El tamaño de la perforación: Min 0,0078 ′′ (0,2 mm)
  • Tamaño del agujero mínimo: 0,2 mm
  • Placas de circuito para semiconductores
  • Tabla para semiconductores
  • Placas de circuito para la fabricación de semiconductores


Parámetros técnicos:

Placas de circuitos impresos para semiconductores
Color de la máscara de soldadura El verde
Tamaño del agujero min 0.2 mm
El material Fr-4
A través de la tecnología de agujeros - No, no lo sé.
Tiempo de entrega 2 semanas
Finalización de la superficie Revestimiento con oro
Servicio de Pcba Servicio de montaje de PCB llave en mano
Características Tg alto
Servicio de pruebas Prueba de función, prueba del 100%
Control de la impedancia - No, no lo sé.
Placas de circuitos impresos para semiconductores


Aplicaciones:

PCB de semiconductores - Solución perfecta para la industria de semiconductores

Introducción

El PCB semiconductor, también conocido como PCB para Semiconductor, es un tipo de placa de circuito impreso especialmente diseñada para la industria de semiconductores.Se utiliza en diversas aplicaciones relacionadas con la producción, pruebas y operación de equipos de semiconductores.

El PCB para la industria de semiconductores se fabrica con alta precisión y calidad para satisfacer las exigentes necesidades del proceso de fabricación de semiconductores.Es un componente crucial en la producción de semiconductores y desempeña un papel vital para garantizar la eficiencia y fiabilidad de los equipos de semiconductores.

Características del producto
  • Tamaño de la perforación:Min. 0,0078 ′′ (0,2 mm)- El tamaño de perforación del PCB semiconductor es muy preciso, lo que permite la creación de pequeños agujeros y microvias para la colocación de componentes electrónicos.
  • Especiales:Microvias ciegas- Esta característica permite la creación de microvías que sólo son visibles en un lado del PCB, lo que lo hace ideal para diseños de equipos de semiconductores complejos y compactos.
  • Servicio de ensayo:Prueba de función, prueba del 100%- El PCB para semiconductores se somete a pruebas rigurosas para garantizar su funcionalidad y fiabilidad en el proceso de producción de semiconductores.
  • Número de capas:36- Con 36 capas, este PCB proporciona una solución compacta y eficiente para el cableado complejo y la colocación de componentes electrónicos requeridos en equipos de semiconductores.
  • El material:Fr-4- Este material ignífugo de alta calidad es ampliamente utilizado en la industria de semiconductores debido a sus excelentes propiedades eléctricas y mecánicas.
Aplicación y escenarios

El PCB semiconductor se utiliza ampliamente en varias aplicaciones y escenarios en la industria de semiconductores.

  • Producción de semiconductores- El PCB para semiconductores es un componente esencial en la producción de semiconductores. Se utiliza en varias etapas del proceso de fabricación, desde el grabado y el revestimiento hasta el ensayo y el embalaje.
  • Pruebas de semiconductores- Dado que el PCB es una parte crítica del equipo de semiconductores, también se somete a pruebas para garantizar su funcionalidad y fiabilidad.proporcionando resultados precisos y estables.
  • Funcionamiento del equipo de semiconductores- El PCB para semiconductores es una parte integral del funcionamiento de los equipos de semiconductores.Proporciona las conexiones eléctricas necesarias y apoya el funcionamiento de los componentes electrónicos del equipo.
  • Mantenimiento de equipos de semiconductores- El PCB para semiconductores también se utiliza en el mantenimiento y reparación regular de equipos de semiconductores.
Conclusión

El PCB de semiconductores es un producto esencial para la industria de semiconductores, proporcionando una solución confiable y eficiente para la producción, prueba y operación de equipos de semiconductores.Con su alta precisión, calidad y características especiales como microvías ciegas, es la solución perfecta para cualquier aplicación o escenario de semiconductores.Elija PCB semiconductor para su equipo de semiconductores y experimente un rendimiento y una fiabilidad sin precedentes.



Personalización:

Servicio de personalización de PCB de semiconductores

Producto: Placas de circuitos de semiconductores

Control de la impedancia: No

Número de capas: 36

El tamaño de la perforación: Min 0,0078 ′′ (0,2 mm)

A través de la tecnología de agujeros: No

Tamaño del agujero mínimo: 0,2 mm

Personalice su placa de circuito para semiconductores

En Semiconductor PCB, entendemos las necesidades únicas de los dispositivos semiconductores y ofrecemos soluciones personalizadas para sus necesidades de placas de circuito.

  • Número de capas: Nuestras placas están diseñadas con 36 capas para cumplir con los requisitos específicos de los dispositivos semiconductores.
  • Tamaño de perforación: Con un tamaño mínimo de perforación de 0,0078 ′′ (0,2 mm), nuestras tablas proporcionan una colocación precisa y precisa de los componentes.
  • A través de la tecnología de agujeros: Nuestras placas no utilizan tecnología de agujeros, lo que garantiza un diseño compacto y eficiente para su dispositivo semiconductor.
  • Tamaño mínimo del agujero: Ofrecemos un tamaño mínimo de agujero de 0,2 mm, proporcionando el espacio necesario para componentes más pequeños en su dispositivo semiconductor.

Elija PCB de semiconductores para una placa de circuito personalizada que satisfaga las necesidades únicas de su dispositivo de semiconductores.



Embalaje y envío:

Embalaje y envío de PCB semiconductores

Gracias por elegir nuestro producto PCB semiconductor. Para garantizar la entrega segura de su pedido, hemos diseñado cuidadosamente nuestro proceso de embalaje y envío.

Embalaje

Nuestros PCBs semiconductores están envueltos individualmente en bolsas antiestáticas para evitar cualquier daño por electricidad estática.Luego se colocan en una caja de cartón resistente con relleno de espuma para proporcionar una protección adicional durante el envío.

Además, usamos envoltura de burbujas para asegurar la caja y evitar cualquier movimiento durante el transporte.

Transporte marítimo

Ofrecemos envío en todo el mundo para nuestros PCB semiconductores. Nuestro método de envío preferido es a través de servicios de mensajería de buena reputación como DHL, FedEx o UPS.Esto permite una entrega rápida y confiable de su pedido..

Para los pedidos internacionales, rellenamos cuidadosamente todos los formularios y declaraciones aduaneras necesarios para garantizar un despacho aduanero sin problemas.Esto puede incluir proporcionar información sobre el valor y el contenido del paquete.

Una vez enviado su pedido, recibirá un número de seguimiento por correo electrónico para que pueda rastrear fácilmente el estado de su entrega.

Tenga en cuenta que los impuestos o derechos adicionales impuestos por el país de destino son responsabilidad del cliente.

Conclusión

Con nuestro embalaje seguro y métodos de envío confiables, puede confiar en que sus PCB semiconductores llegarán seguros y en perfectas condiciones.Por favor no dude en contactarnos.
