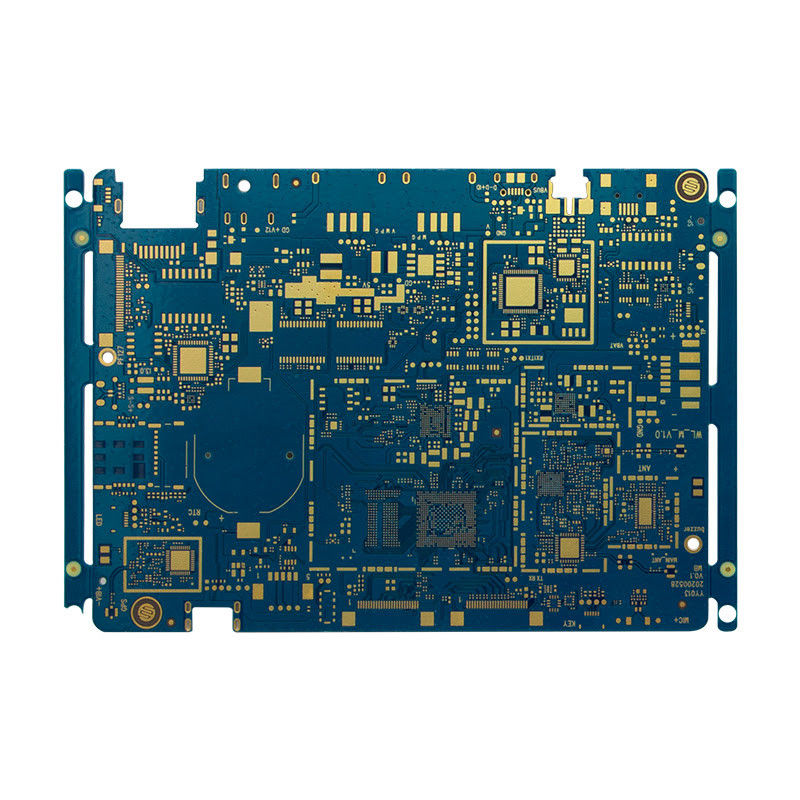

PCB de alta frecuencia de inmersión de oro ENIG para electrónica OEM

Descripción del producto:

El PCB de alta frecuencia, también conocido como PCB de señal de alta frecuencia, es un tipo especializado de placa de circuito impreso diseñada para manejar señales de alta frecuencia y operar en frecuencias de microondas.Se utiliza ampliamente en industrias como las telecomunicaciones., aeroespacial y militar por su capacidad para transmitir y recibir señales de alta frecuencia con baja pérdida y interferencia mínima.

Este PCB de alta frecuencia está hecho con materiales de alta calidad y tecnología avanzada para garantizar un rendimiento óptimo.

El acabado de la superficie de este PCB de alta frecuencia es oro de inmersión, también conocido como ENIG (oro de inmersión de níquel sin electro).y un pisoEs ideal para aplicaciones de alta frecuencia ya que tiene una baja pérdida de inserción y mantiene la integridad de la señal incluso a altas frecuencias.

Este PCB de alta frecuencia está diseñado para funcionar en un amplio rango de temperatura de -55°C a 125°C.Esto lo hace adecuado para su uso en entornos extremos y garantiza un rendimiento fiable incluso en condiciones adversas.

El espesor de la placa de este PCB de alta frecuencia oscila entre 0,2 mm y 6,35 mm, proporcionando flexibilidad en el diseño y compatibilidad con varios dispositivos electrónicos.Se puede utilizar en dispositivos compactos donde el espacio es limitado o en sistemas más grandes que requieren placas más gruesas para circuitos más complejos.

El material utilizado para este PCB de alta frecuencia es Rogers o PTFE (politetrafluoroetileno), ambos materiales tienen excelentes propiedades dieléctricas, baja pérdida de tangente y alta estabilidad térmica.que los hace adecuados para aplicaciones de alta frecuenciaRogers es un laminado de alto rendimiento, mientras que el PTFE es un fluoropolímero con propiedades eléctricas y mecánicas superiores.

Este PCB de alta frecuencia tiene un espesor de papel de cobre final de 1 oz (once) o 35 micras.que lo hace adecuado para aplicaciones de alta frecuencia y alta velocidad.

Hay cuatro tipos principales de PCB de alta frecuencia que se utilizan comúnmente:

Este tipo de PCB de alta frecuencia está diseñado para aplicaciones de impedancia controlada y es ideal para señales de alta frecuencia que requieren un enrutamiento y un blindaje precisos.Tiene una estructura de sándwich con una capa de señal en el medio y los planos de tierra en la parte superior e inferior, proporcionando un excelente aislamiento de la señal y minimizando el cruce.

El PCB de microescuchas de alta frecuencia es el tipo más comúnmente utilizado, con una sola capa de rastros conductores en la parte superior del material dieléctrico.y la capa superior lleva la señalEs adecuado para aplicaciones que requieren un bajo coste y una producción de gran volumen.

Este tipo de PCB de alta frecuencia es similar a la Microstrip, pero tiene planos de tierra adicionales a ambos lados de la pista de señal, proporcionando un mejor aislamiento de la señal y reduciendo la radiación.Se utiliza comúnmente en aplicaciones digitales de alta frecuencia y alta velocidad.

El PCB incrustado de alta frecuencia es un tipo especializado que utiliza un material dieléctrico con una constante dieléctrica más baja, como el PTFE, para incrustar las huellas de señal entre dos capas de planos de tierra.Este diseño permite un factor de forma más pequeño y un mejor rendimiento eléctrico.

El PCB de alta frecuencia es un componente crítico en la industria de alta frecuencia y microondas, que proporciona una transmisión fiable y eficiente de señales.como el acabado superficial de oro de inmersión, material Rogers/PTFE, y 1 oz de papel final, lo convierten en una opción ideal para aplicaciones exigentes.este PCB de alta frecuencia es una solución versátil para las necesidades de circuitos de alta frecuencia.

Características:

• Placa de cableado impresa de alta frecuencia
• Placas de circuitos impresos de alta frecuencia
• PCB de alta frecuencia
• Rout y puntuación
• Aplicación: Comunicación
• Aplicación: Automóvil
• Superficie terminada: Oro de inmersión
• espesor de cobre: 1 oz
• Temperatura de funcionamiento: -55°C a 125°C

Parámetros técnicos:

Aplicaciones:

Con la constante evolución de la tecnología, la necesidad de la electrónica de alta frecuencia se ha vuelto esencial en diversas industrias.Estos dispositivos de alta frecuencia desempeñan un papel crucial en la garantía de operaciones eficientes y confiablesAquí es donde entra en juego el PCB de alta frecuencia, proporcionando soluciones avanzadas para aplicaciones de alta frecuencia y microondas.

PCB de alta frecuencia, también conocido como PCB de alta frecuencia de radiofrecuencia o PCB de microondas de alta frecuencia,es un tipo de placa de circuito impreso diseñada específicamente para aplicaciones de alta frecuencia y microondasCon un rango de frecuencia de 500MHz a 2GHz, estos PCB utilizan materiales y procesos de fabricación especializados para lograr una transmisión de señal rápida y una baja pérdida de señal.

• espesor del tablero:0.2 mm-6.35 mm
• Esquema:Rout y puntuación
• En el tablero Thk:1.0MM
• Tamaño mínimo del agujero:0.2 mm
• El uso:Electrónica OEM

Las capacidades de alta frecuencia y microondas de este producto lo hacen adecuado para una amplia gama de aplicaciones, incluyendo:

• Las telecomunicaciones:Los PCB de alta frecuencia se utilizan ampliamente en la industria de las telecomunicaciones para dispositivos como antenas, sistemas de comunicación por satélite, transceptores y más.Estos PCB permiten una transmisión de señales rápida y estable, garantizando una comunicación fiable.
• Aeroespacial y Defensa:Con el uso creciente de sistemas de radar y satélites en el sector aeroespacial y de defensa, también ha crecido la demanda de electrónica de alta frecuencia.Los PCB de alta frecuencia son cruciales para estas aplicaciones, proporcionando un procesamiento y transmisión de datos de alta velocidad para operaciones eficientes.
• Equipo médico:Los PCB de alta frecuencia también se utilizan en equipos médicos como máquinas de resonancia magnética, dispositivos de ultrasonido y más.permitir diagnósticos y tratamientos precisos.
• Industria automotriz:Con el aumento de los sistemas avanzados de asistencia al conductor (ADAS) y otras aplicaciones de alta frecuencia en la industria automotriz, los PCB de alta frecuencia se utilizan para garantizar una transmisión de datos rápida y confiable,mejorar la seguridad y el rendimiento.
• Sistemas de control industrial:Los PCB de alta frecuencia también se utilizan en varios sistemas de control industrial, como PLC, DCS y sistemas SCADA.garantizar un control eficiente y preciso de los procesos de fabricación.

Los PCB de alta frecuencia ofrecen varias ventajas sobre los PCB tradicionales, lo que los convierte en la opción preferida para aplicaciones de alta frecuencia y microondas:

• Baja pérdida de señal:Los materiales especializados y los procesos de fabricación utilizados en los PCB de alta frecuencia minimizan la pérdida de señal, asegurando una transmisión de señal rápida y estable.
• Procesamiento de datos de alta velocidad:Con un rango de frecuencia de 500 MHz a 2 GHz, los PCB de alta frecuencia permiten un procesamiento de datos de alta velocidad, lo que los hace adecuados para aplicaciones avanzadas.
• Durabilidad:Los PCB de alta frecuencia están diseñados para soportar altas temperaturas y entornos extremos, lo que los hace altamente duraderos y confiables.
• Personalización:Estos PCB se pueden personalizar de acuerdo con requisitos específicos, lo que permite flexibilidad en el diseño y la funcionalidad.

Los PCB de alta frecuencia han revolucionado el mundo de la electrónica de alta frecuencia, proporcionando soluciones avanzadas para varias industrias.y opciones de personalización, estos PCB se han convertido en un componente esencial de la tecnología moderna.

Personalización:

Nuestro PCB de alta frecuencia es un producto de alta calidad diseñado para electrónica OEM. Está específicamente diseñado para su uso en aplicaciones de alta frecuencia, lo que lo hace perfecto para PCB de microescuchas de alta frecuencia,PCB de RF de alta frecuencia, y proyectos de PCB de radiofrecuencia de alta frecuencia.
La lámina final de nuestro PCB de alta frecuencia es de 1 oz, lo que garantiza su durabilidad y fiabilidad.proporcionando una excelente protección contra la corrosión y garantizando una larga vida útil de su PCBEntendemos la importancia de la precisión en aplicaciones de alta frecuencia, por lo que nuestro valor de impedancia tiene una tolerancia de ± 10%.Esto garantiza la precisión de sus señales y minimiza las interferencias.
Nuestro PCB de alta frecuencia también tiene un tamaño mínimo de agujero de 0,2 mm, lo que permite diseños complejos y colocación precisa de componentes.puede estar seguro de que su PCB cumplirá con sus especificaciones y requisitos exactos.
Confíe en nuestro PCB de alta frecuencia para proporcionar un rendimiento excepcional y fiabilidad para todas sus necesidades de alta frecuencia.Póngase en contacto con nosotros ahora para obtener más información sobre nuestro servicio de personalización y cómo podemos ayudar a dar vida a su proyecto.

Embalaje y envío:

Nuestros PCB de alta frecuencia están cuidadosamente empaquetados para garantizar una entrega segura a nuestros clientes.

1. Primero, usamos materiales antiestáticos para proteger los componentes sensibles en el PCB.
2. A continuación, el PCB se coloca en una caja de tamaño personalizado para evitar cualquier movimiento durante el envío.
3. Luego, la caja se llena con envoltura de burbujas o espuma para proporcionar amortiguación y protección adicionales.
4. Finalmente, la caja se sella con cinta adhesiva fuerte para asegurar el contenido.
5. +

Ofrecemos varias opciones de envío para satisfacer las necesidades de nuestros clientes.

1. Después de que los PCB se empaquetan, se cargan en un camión o avión de entrega.
2. Nuestros socios de envío aseguran que los paquetes se manejen con cuidado y se entregan a tiempo.
3. Una vez que el paquete llega a su destino, el destinatario o una persona designada lo firma.
4. Si se producen problemas o daños durante el envío, nuestro equipo de servicio al cliente está disponible para ayudar y resolver el problema.

Gracias por elegir nuestros PCB de alta frecuencia. Nos esforzamos por proporcionar productos de la más alta calidad y envío seguro para nuestros clientes.
