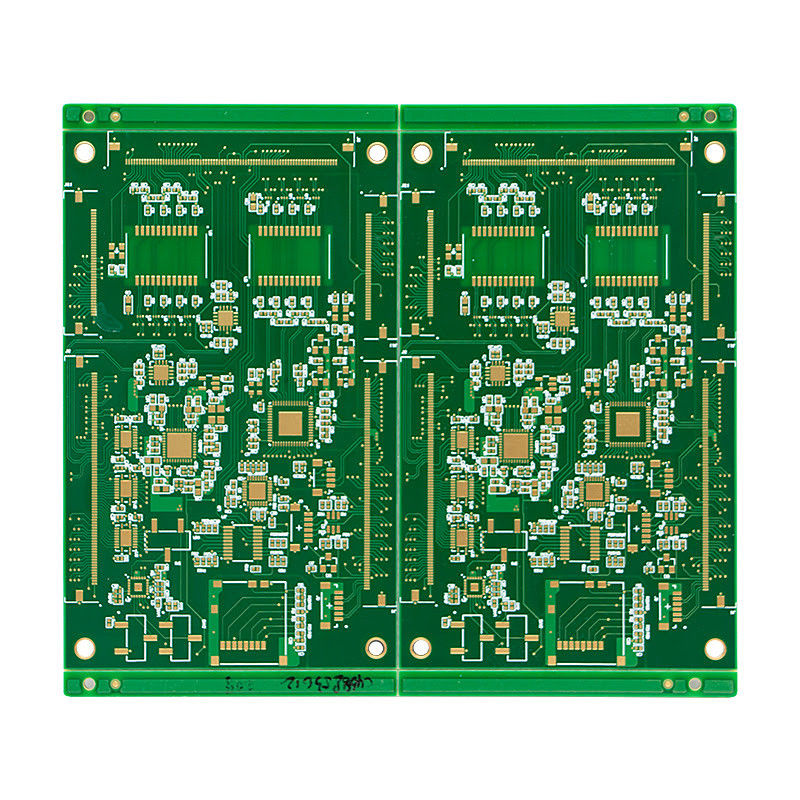

Comunicación por satélite Pcb Hf Rogers PTFE Ruta y puntuación

Tabla Thk 1.0MM PCB de alta frecuencia con vía mínima de 0.2mm perforador mecánico

Descripción del producto:

El PCB de alta frecuencia es un tipo de placa de circuito impreso diseñada específicamente para aplicaciones de alta frecuencia, como la comunicación 5G, las señales digitales de alta velocidad y las señales RF de alta frecuencia.También se conoce como PCB de microondas de alta frecuencia, PCB de línea de alta frecuencia, o PCB RF de alta frecuencia.

El PCB de alta frecuencia es de alta calidad,placa de circuito impreso de alto rendimiento que utiliza materiales de alta frecuencia y técnicas de fabricación avanzadas para proporcionar una excelente integridad de la señal y conductividad térmicaEs adecuado para su uso en una amplia gama de aplicaciones de alta frecuencia, incluida la comunicación 5G, la comunicación por satélite, los sistemas de radar y más.

• Min Vía:El PCB de alta frecuencia utiliza un taladro láser de 0,1 mm y un taladro mecánico de 0,2 mm para orificios vía, lo que garantiza una perforación precisa y precisa para un rendimiento óptimo de la señal.
• espesor del tablero:El PCB de alta frecuencia tiene un rango de espesor de placa de 0,2 mm a 6,35 mm, lo que proporciona flexibilidad para diferentes requisitos de diseño.
• Tamaño mínimo del agujero:El tamaño mínimo del orificio para PCB de alta frecuencia es de 0,2 mm, lo que permite rastros más finos y un mejor rendimiento de la señal.
• Temperatura de funcionamiento:El PCB de alta frecuencia está diseñado para funcionar en temperaturas extremas que van desde -55 °C hasta 125 °C, por lo que es adecuado para su uso en ambientes hostiles.
• espesor de cobre:El PCB de alta frecuencia utiliza un grosor de cobre de 1 onza, proporcionando una excelente conductividad térmica y asegurando una disipación de calor eficiente.

El PCB de alta frecuencia utiliza materiales especializados de alta frecuencia que tienen una baja pérdida dieléctrica, lo que garantiza una pérdida mínima de señal y una alta integridad de la señal.Estos materiales también tienen una alta conductividad térmica, que permiten una disipación de calor eficiente, y están diseñados para soportar señales de alta frecuencia sin distorsión o degradación.

Los PCB de alta frecuencia se utilizan ampliamente en aplicaciones de alta frecuencia, incluyendo:

• Comunicación 5G
• Comunicación por satélite
• Sistemas de radar
• Señal digital de alta velocidad
• Sistemas de comunicación de RF

El PCB de alta frecuencia es una placa de circuito impreso de alto rendimiento y alta calidad diseñada para aplicaciones de alta frecuencia.Su uso de materiales especializados de alta frecuencia y técnicas de fabricación avanzadas asegura una excelente integridad de la señal, conductividad térmica y fiabilidad, lo que lo convierte en una opción ideal para varias aplicaciones de alta frecuencia.

Características:

• Nombre del producto: PCB de alta frecuencia
• Uso: Electrónica OEM
• Valor de la impedancia: ±10%
• espesor de cobre: 1 oz
• Min Via: 0.1 mm de perforación con láser, 0.2 mm de perforación mecánica
• El espesor del tablero: 0,2 mm-6,35 mm
• PCB de microondas de alta frecuencia
• PCB de línea de rayas de alta frecuencia
• PCB de alta velocidad

Parámetros técnicos:

Aplicaciones:

El PCB de alta frecuencia es un producto de vanguardia que se utiliza ampliamente en el campo de la electrónica OEM.Está diseñado para satisfacer la creciente demanda de transmisión de señales de alta velocidad en varios dispositivos electrónicosCon su tecnología avanzada y calidad superior, este producto se ha convertido en un cambio de juego en la industria electrónica.

El PCB de alta frecuencia se utiliza principalmente en aplicaciones de alta frecuencia donde la transmisión rápida y confiable de señales es crítica.sistemas aeroespaciales y de defensa, dispositivos médicos y otros dispositivos electrónicos que requieren un procesamiento de señales de alta velocidad.

Imaginen un mundo donde todos sus dispositivos electrónicos puedan procesar datos a la velocidad del rayo.este PCB permite la transferencia de datos de alta velocidadEn los sistemas aeroespaciales y de defensa, asegura que la información crítica se transmita con precisión y rapidez,que es vital para la seguridad nacionalEn los dispositivos médicos, garantiza que los datos se miden y transmiten con precisión, lo que permite un diagnóstico y tratamiento precisos.

El PCB de alta frecuencia cuenta con varios atributos clave que lo hacen destacar en el mercado.

• Placas de circuitos impresos de alta frecuencia:Este producto está diseñado específicamente para funcionar a altas frecuencias, lo que lo hace perfecto para la transmisión de señales de alta velocidad.
• PCB de radiofrecuencia de alta frecuencia:El PCB de alta frecuencia también se conoce como PCB de radiofrecuencia de alta frecuencia, destacando su capacidad para transmitir señales de radio de alta frecuencia con interferencias mínimas.
• Transmisión de señales de alta velocidad:Con su tecnología avanzada y diseño preciso, este producto garantiza una transmisión de señal de alta velocidad, lo que lo hace ideal para aplicaciones que requieren un procesamiento rápido de datos.
• Folieta final: 1 oz:El PCB de alta frecuencia tiene una lámina final de 1 oz, que garantiza una alta conductividad y baja resistencia, lo que permite una transmisión de señal eficiente.
• El espesor del cobre: 1 oz:El espesor de cobre de este PCB es de 1 onza, lo que proporciona una excelente conductividad térmica y ayuda a disipar el calor de manera eficiente.
• Superficie terminada: Oro de inmersión:La superficie del PCB de alta frecuencia está terminada con oro de inmersión, que proporciona una superficie plana y lisa para una mejor transmisión de la señal y previene la corrosión.
• Min Vía: 0.1 mm de perforación láser, 0.2 mm de perforación mecánica:El tamaño mínimo de este PCB es de 0,1 mm para el taladro láser y 0,2 mm para el taladro mecánico, lo que garantiza una perforación precisa y precisa para una mejor transmisión de la señal.

El PCB de alta frecuencia sin duda ha tenido un impacto significativo en la industria electrónica,revolucionando la transmisión de señales de alta velocidad y allanando el camino para dispositivos electrónicos más avanzados y eficientesCon su rendimiento excepcional y calidad superior, se ha convertido en la opción para aplicaciones de alta frecuencia, convirtiéndolo en un componente esencial en el mundo de la electrónica OEM.

Personalización:

El PCB de alta frecuencia, también conocido como placa de cableado impresa de alta frecuencia o placa de circuito impreso de alta frecuencia, es un tipo especializado de PCB diseñado para aplicaciones de alta velocidad y alta frecuencia.Para satisfacer las necesidades específicas de nuestros clientes en las industrias de la comunicación y del automóvil, ofrecemos un servicio completo personalizado para PCB de alta frecuencia.

Nuestros PCB de alta frecuencia están diseñados para sobresalir en la transmisión de señales de alta frecuencia y proporcionar un rendimiento y una fiabilidad superiores.Entendemos la importancia de estas aplicaciones y nos aseguramos de que nuestros PCB cumplan con los más altos estándares de calidad y precisión.

Con nuestro servicio personalizado, puede personalizar los siguientes atributos de su PCB de alta frecuencia:

• Aplicación:Nuestros PCB de alta frecuencia son adecuados para aplicaciones de comunicación y automoción, ofreciendo un rendimiento de alta velocidad y alta frecuencia.
• Aplicación:Ofrecemos ENIG (Electroless Nickel Immersion Gold) como acabado de superficie estándar para nuestros PCB de alta frecuencia, lo que garantiza una excelente conductividad y soldadura.
• Superficie terminada:Nuestros PCB de alta frecuencia están acabados con oro de inmersión, proporcionando una superficie plana, lisa y uniforme para una transmisión óptima de la señal.
• Valor de la impedancia:Podemos personalizar el valor de impedancia de su PCB de alta frecuencia para que esté dentro del ± 10%, asegurando una transmisión de señal precisa y minimizando la pérdida de señal.
• Folios finales:Nuestros PCB de alta frecuencia vienen con una lámina final de 1 oz, proporcionando una excelente conductividad eléctrica y térmica para aplicaciones de alta frecuencia.

En [Nombre de la empresa], tenemos un equipo de ingenieros y técnicos experimentados que trabajarán estrechamente con usted para comprender sus requisitos específicos y proporcionar soluciones personalizadas.Con nuestros equipos de última generación y procesos de fabricación avanzados, podemos entregar PCB de alta calidad de alta frecuencia que cumplen con sus especificaciones exactas.

Póngase en contacto con nosotros hoy para obtener más información sobre nuestro servicio personalizado de PCB de alta frecuencia y cómo podemos satisfacer sus necesidades únicas.

Embalaje y envío:

En PCB de alta frecuencia, entendemos la importancia de proteger nuestros productos durante el envío y asegurar que lleguen a nuestros clientes de forma segura.Es por eso que hemos desarrollado un proceso integral de embalaje y envío para garantizar la entrega de la más alta calidad de nuestros PCB de alta frecuencia.

Nuestros PCB de alta frecuencia están cuidadosamente empaquetados utilizando materiales y técnicas estándar de la industria para protegerlos de cualquier daño potencial durante el envío.Cada PCB está envuelto individualmente en un material antiestático para evitar cualquier descarga electrostática que pueda dañar los componentes sensiblesLos PCB envueltos se colocan luego en una caja de cartón resistente con relleno suficiente para evitar cualquier movimiento durante el transporte.

Ofrecemos una variedad de opciones de envío para satisfacer las necesidades específicas de nuestros clientes.También ofrecemos envío acelerado para pedidos urgentes.

Todos los envíos son rastreados y asegurados, proporcionando tranquilidad a nuestros clientes.Nuestro equipo supervisa cuidadosamente cada envío para garantizar la entrega oportuna y resolver cualquier problema que pueda surgir durante el tránsito..

Además, ofrecemos envíos internacionales a clientes fuera de nuestro país de origen.que será responsabilidad del cliente.

Para realizar un pedido de PCB de alta frecuencia, visite nuestro sitio web y seleccione las especificaciones deseadas para su proyecto.Nuestro equipo le proporcionará un presupuesto y tiempo de envío estimado basado en los detalles de su pedido.

Una vez confirmado el pedido, comenzaremos el proceso de empaquetado y envío para asegurarnos de que sus PCBs de alta frecuencia lleguen en perfecto estado y a tiempo.

Gracias por elegir PCB de alta frecuencia para sus necesidades de PCB de alta calidad.

Preguntas frecuentes:

• Mejora de la integridad de la señal: los PCB de alta frecuencia pueden minimizar la pérdida de señal y mantener la integridad de la señal a altas frecuencias, lo que resulta en un mejor rendimiento general.
• Reducción de la interferencia electromagnética (EMI): los PCB de alta frecuencia tienen mejores capacidades de blindaje EMI, lo que ayuda a reducir la interferencia y mejorar la calidad de la señal.
• Tamaño compacto: los PCB de alta frecuencia pueden diseñarse con componentes más pequeños y trazas más estrechas, lo que los hace más compactos y adecuados para dispositivos electrónicos miniaturizados.
• Alta fiabilidad: los PCB de alta frecuencia se fabrican con materiales y técnicas avanzados, lo que los hace más confiables y duraderos.
• Eficaces en cuanto a costes: a pesar de su diseño y fabricación avanzados, los PCB de alta frecuencia son rentables y pueden producirse en grandes cantidades.

• Ancho y espaciamiento de la pista: Para minimizar la pérdida de señal y la incompatibilidad de impedancia, el ancho y el espaciamiento de la pista deben diseñarse cuidadosamente.
• Apilación de capas: Los PCB de alta frecuencia a menudo se diseñan con múltiples capas para mejorar el rendimiento, por lo que la acumulación de capas debe optimizarse para la integridad de la señal.
• Plan de tierra: Un plano de tierra sólido es esencial para que los PCB de alta frecuencia proporcionen una conexión a tierra adecuada y reduzcan la EMI.
• Colocación de los componentes: Los componentes deben colocarse de una manera que minimice la trayectoria de la señal y reduzca la longitud de los rastros de alta frecuencia.

• Diseño y disposición: El diseño de la PCB se crea mediante un software especializado, teniendo en cuenta los requisitos de alta frecuencia.
• Selección del material: el material adecuado se selecciona en función de los requisitos de diseño y rendimiento.
• Grabado: Las capas de cobre se graban para crear el patrón y las conexiones deseadas.
• Perforación: se perforan agujeros para el montaje de componentes y vías.
• Revestimiento: Los agujeros y las huellas se recubren con cobre para crear una superficie conductiva.
• Máscara de soldadura y serigrafía: se aplica una máscara de soldadura para proteger los rastros de cobre y se agrega una serigrafía para fines de etiquetado.
• Pruebas: el PCB terminado se prueba en función de su funcionalidad y rendimiento.
